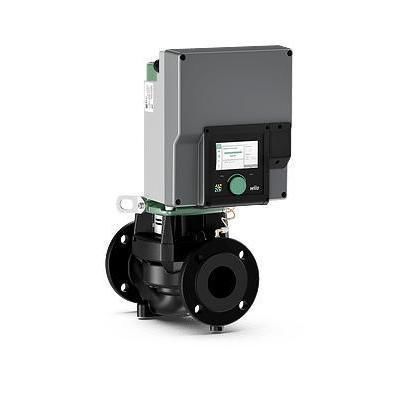

Pompe centrifuge Stratos GIGA2.0-I series

à eauélectriquestationnaire

Présentation La pompe à moteur ventilé intelligente pour le génie climatique dans les grands bâtiments. L'utilisation de Wilo-Stratos GIGA2.0-I à haut rendement est recommandée chaque fois qu'il est nécessaire de déplacer de grands volumes d'eau sur de grandes hauteurs manométriques. La pompe intelligente à moteur ventilé en ligne offre de nombreuses interfaces pour la commande de plusieurs pompes, l'intégration dans la gestion technique centralisée, la saisie des données d'exploitation et des options modernes d'accès mobile via Wilo-Smart Connect. Son utilisation est simple et intuitive grâce à la technologie du bouton vert et au grand écran. L'assistant de réglage garantit une régulation optimale. L'efficacité énergétique optimale de l'ensemble du système résulte de l'interaction intelligente entre le moteur à aimant permanent IE5 et l'hydraulique de pompe éprouvée ainsi que des fonctions de régulation innovantes. La nouvelle technologie d'entraînement, associée à une hydraulique de pompe éprouvée, offre une grande fiabilité.

Principales fonctions et avantages

• Local adjustment and operation through mobile devices via Bluetooth and multi-pump control by means of Wilo Net connectivity
• Analogue and digital interfaces provide a wide range of options, e.g. for integration into building automation systems
• Optimal control using an application-guided setting assistant
• Clear display and Green Button Technology for easy intuitive operation
• Highest transparency of operating data for analysis and optimisation of pump and overall system
• Optimum energy efficiency of the overall system through intelligent interaction of IE5 motor technology with proven pump hydraulics as well as innovative control functions such as Dynamic Adapt plus, Multi-Flow Adaptation and T-const
• High reliability through innovative drive technology and proven pump hydraulics

Conception Pompe en ligne à haut rendement avec moteur IE5 et adaptation électronique des performances hydrauliques, conception de pompe à moteur ventilé. Exécution en tant que pompe monocellulaire basse pression avec raccord à bride et garniture mécanique.

Application Pompage d'eau de chauffage, d'eau froide et de mélanges eau-glycol sans substances abrasives dans les systèmes de chauffage, de climatisation et de refroidissement.

Domaines d'application

• Fonctionnement optimisé en réglant précisément le mode de régulation pour l'application spécifique

Chauffage

• Radiateur
• Chauffage au sol
• Plafond chauffant
• Aérotherme
• Chauffage du noyau de béton
• Bouteille de découplage
• Distributeur sans pression différentielle
• Réservoir tampon chauffage
• Échangeur thermique
• Circuit de source de chaleur (pompe à chaleur)
• Circuit de chauffage urbain

Refroidissement

• Plafond rafraîchissant
• Plancher rafraîchissant
• Appareils de climatisation à air
• Refroidissement du noyau de béton
• Bouteille de découplage
• Distributeur sans pression différentielle
• Réservoir tampon réfrigération
• Échangeur thermique
• Circuit de refroidissement de retour
• Circuit de refroidissement urbain

Chauffage et climatisation combinés

• Commutation automatique

Modes de régulation

• Vitesse de rotation constante (n-constant)
• Δp-c pour pression différentielle constante
• Δp-v pour pression différentielle variable
• Fonction Dynamic Adapt plus pour adaptation continue (dynamique) du débit en fonction des besoins
• T-const. pour régulation constante de la température
• ΔT pour régulation de la température différentielle
• Régulation constante du débit (Q-constant)
• Multi-Flow Adaptation : détermination dynamique du débit total de la pompe primaire pour alimenter, en fonction de leurs besoins, des pompes secondaires dans des distributeurs
• Régulation PID définie par l'utilisateur

Fonctions en option

• Q-Limitmax. pour restreindre le débit maximal
• Q-Limitmin. pour restreindre le débit minimal
• Régulation du point critique (régulation Δp-c avec capteur de pression différentielle externe)
• Ajustement variable de la pente de la courbe caractéristique Δp-v
• No-Flow Stop (arrêt en cas de débit nul)

Réglages manuels

• Sélection du domaine d'application via l'assistant de réglage
• Réglage des paramètres de fonctionnement
• Point de fonctionnement nominal : saisie directe du point de fonctionnement H et Q calculé pour Δp-v
• Rectification des fluides visqueux par ajustement de la viscosité et de la densité
• Affichage d'état et compteur d'énergie consommée (chaleur et froid)
• Verrouillage des touches et réinitialisation aux paramètres d'usine ou points de restauration
• Paramétrage des entrées analogiques et binaires et des sorties de relais
• Fonction pompe double (pour 2 pompes simples fonctionnant comme une pompe double)

Fonctions automatiques

• Adaptation des performances hydrauliques optimisées en fonction des besoins
• Routines automatiques d'élimination des défauts
• Commutation entre les modes Chauffage et Froid
• Protection intégrale moteur intégrée
• Arrêt en cas de détection de débit nul (No-Flow Stop)
• Sauvegarde permanente des données d'exploitation et horodatage des événements

Entrées et sorties et communication

• 4 entrées analogiques : types de signal 0–10 V, 2–10 V, 0–20 mA, 4–20 mA, PT1000 (selon configuration)
• Applications des entrées analogiques : capteur de pression différentielle (installé de série), modification à distance de la consigne, capteurs de température, capteur libre pour PID
• 2 entrées numériques : sorties de commande à contact sec ou interrupteur (fonctions paramétrables : Ext. OFF, Ext. MIN, Ext. MAX, MANUEL, Verrouillage, Commutation Chauffage/Froid)
• 2 sorties relais : report de défauts centralisé (SSM), report de marche centralisé (SBM)
• Wilo Net : pilotage en pompe double, communication multi-pompes (Multi-Flow Adaptation)
• Module BT Wilo-Smart Connect fourni de série pour interface Bluetooth et commande via smartphone/tablette

Désignation (exemples) Exemple: Wilo-Stratos GIGA2.0-I 2.5/3-125/5.5-xx
Stratos GIGA = désignation de la pompe
2.0 = deuxième génération
-I = pompe simple en ligne
2.5 = raccord à brides de 2,5 pouces
3-125 = hauteur de consigne réglable en continu 3 à 125 pieds
5.5 = puissance nominale en hp
-xx = variante

Caractéristiques / spécifications techniques

• Plage de température admissible du fluide : -4 °F à 250 °F (-20 °C à +120 °C)
• Garniture mécanique (standard) : Q1Q1X4GG ; garniture pour eau jusqu'à Tmax = 200 °F (+90 °C). Jusqu'à T ≤ 250 °F (+120 °C) autorisation de mélange glycol max. 50 % vol.
• Tensions d'alimentation réseau : 3~480 V ±10 %, 60 Hz / 3~400 V ±10 %, 50/60 Hz / 3~380 V -5 % +10 %, 50/60 Hz (selon version)
• Compatibilité électromagnétique : conforme EN 61800-3:2018 (émission et immunité selon environnement)
• Indice de protection boîtier : IP55 (usage intérieur)
• Diamètre nominal de la bride : 1,5 à 4 pouces (ANSI Class 125)
• Pression de service max. : 175 PSI (12 bar) pour la plage de température -20 °C à +120 °C
• Matériaux clés : corps de pompe et lanterne EN-GJL-250 / ASTM A48 ; roue : PPS-GF40 ; arbre : 1.4057 / AISI 431
• Moteur : moteur à aimant permanent IE5 conforme CEI 60034-30-2
• Poids approximatifs selon variante (ex. 0,75 hp ≈ 94,80 lb ; 1,00 hp ≈ 99,21 lb ; autres valeurs selon spécification produit)
• Contenu de livraison : pompe, module BT Wilo-Smart Connect, notice de montage et mise en service et déclaration de conformité
