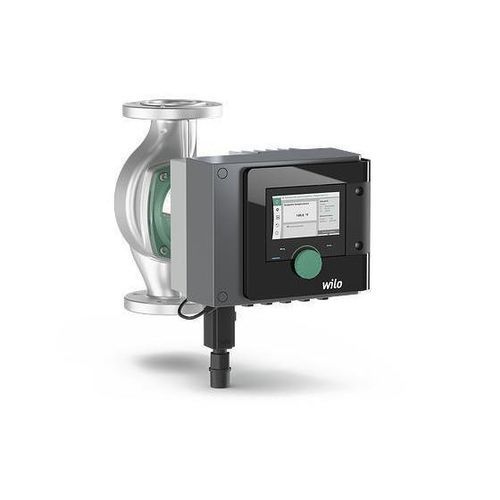

Pompe centrifuge Stratos MAXO-Z series

pour eau potableà moteur brushless DCstationnaire

Présentation

• Circulateur à haut rendement intelligent pour la circulation de l'eau chaude sanitaire dans les grands bâtiments équipés d'une gestion technique de bâtiment.

Points forts

• Commande intuitive grâce à un réglage guidé par l'application à l'aide de l'assistant de réglage, combinée au nouvel écran et au bouton de commande doté de la technologie du bouton vert.
• Hygiène maximale de l'eau potable et meilleure efficacité énergétique grâce à la nouvelle fonction de régulation intelligente T-const.
• Prise en charge optimale de l'hygiène grâce à la détection de la désinfection thermique.
• Interfaces de communication récentes (p. ex. Bluetooth) pour connexion à des terminaux mobiles et mise en réseau directe des pompes via Wilo Net pour contrôle multi-pompe.
• Confort d'installation électrique maximal assuré par une boîte à bornes large et claire et par le Wilo-Connector optimisé.

Variantes produits (extrait)
Désignation du produit | Bride | Alimentation réseau | Poids brut approx. | Nombre par palette | Pression de service maximale | Référence
Stratos MAXO-Z 1.25x3-25 145PSI1~115/230 | 1.25" | 1~115, 230-240 V, 50/60 Hz | 0,48 lb | 8 | 145 psi | 2164623
Stratos MAXO-Z 1.25x3-35 145PSI1~115/230 | 1.25" | 1~115, 230-240 V, 50/60 Hz | 0,72 lb | 8 | 145 psi | 2164624
Stratos MAXO-Z 3x3-40 145PSI | 3" ANSI Class 125 | 1~230-240 V, 50/60 Hz | 1,41 lb | 8 | 145 psi | 2164626
Stratos-MAXO Z 2x3-35 145PSI | 2.00" | 1~230-240 V, 50/60 Hz | 0,85 lb | 8 | 145 psi | 2164625

Conception

• Circulateur intelligent à rotor noyé avec raccord à bride ovale et ronde, moteur EC avec adaptation électronique des performances hydrauliques intégrée.

Application

• Installations de circulation d'eau chaude sanitaire, systèmes de chauffage à eau chaude, circuits de climatisation, circuits de refroidissement fermés, installations de circulation industrielles.

Équipement / Fonction

• Nombreuses interfaces de communication intégrées et emplacement pour module CIF en option (Modbus RTU, BACnet MS/TP).
• Interface Bluetooth pour échange de données et commande à distance via smartphone/tablette.
• Affichage graphique haute résolution avec bouton vert et 2 touches.
• Compartiment des bornes simple d'utilisation et Wilo-Connector optimisé (connexion électrique rapide, adaptateur NPT ½ inclus selon version).
• Capteur de température intégré dans le corps de pompe.

Domaines d'application

• Chauffage: radiateur, plancher chauffant, plafond chauffant, aérotherme, inverseur hydraulique, échangeur de chaleur.
• Refroidissement: climatisation par le plafond, par le sol, appareils de climatisation à air, inverseur hydraulique, échangeur de chaleur.
• Chauffage et climatisation combinés: commutation automatique.

Modes de régulation disponibles

• Vitesse de rotation constante (mode régulation de vitesse)
• Δp-c (pression différentielle constante)
• Δp-v (pression différentielle variable)
• Dynamic Adapt plus (adaptation continue du débit selon les besoins)
• T-const. (régulation constante de la température)
• ΔT (régulation de la température différentielle)
• Constante Q (régulation constante du débit)
• Multi-Flow Adaptation (détermination du débit total pour alimenter des pompes secondaires)
• Régulateur PID personnalisable

Fonctions en option

• Q-Limit max/min pour restreindre le débit maximal/minimal
• No-Flow Stop (arrêt en cas de débit nul)
• Fonctionnement ralenti automatique
• Détection de la désinfection thermique
• Pente variable de la performance hydraulique Δp-v

Entrées / sorties & communication

• 2 entrées analogiques: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA, PT1000 (applications: consigne distante, capteurs température/pression, PID utilisateur).
• 2 entrées numériques: fonctions paramétrables (Ext. Off, Ext. MIN, Ext. MAX, MANUEL (ARRÊT GTB), Verrouillage touches, Commutation chauffage/climatisation).
• Interfaces série numériques via module CIF optionnel: Modbus RTU, BACnet MS/TP (RS485).

Fonctions d'affichage et signalisation

• Affichage statuts et paramètres: valeur de consigne, hauteur manométrique réelle, débit réel, puissance absorbée, consommation électrique, températures.
• LED d'état (fonctionnement sans défaut - verte; communication entre pompes - bleue).
• Écran couleur: affichage défaut (rouge) et avertissement (jaune) avec codes et mesures correctives en texte clair; affichage processus (bleu) pour procédure de dégazage et mises à jour.
• Rapports centralisés SSM/SBM (contacts secs) pour signalisation.

Contenu de la livraison

• Pompe
• Wilo-Connector optimisé avec adaptateur de raccordement NPT ½ (selon version)
• 5 passes-câbles à vis M16 x 1,5
• Joints pour versions de raccord à brides 1.25 et 2 pouces
• Notice de montage et de mise en service

Caractéristiques / spécifications techniques

• Plage de température admise: eau potable jusqu'à 3,57 mmol/l: 0 °C à +80 °C; eau de chauffage: -10 °C à +110 °C.
• Alimentation réseau: 1~115 V, 50/60 Hz (selon type) ou 1~230-240 V, 50/60 Hz.
• Classe de protection: Type 2.
• Raccord à brides: 1.25", 2" et 3".
• Pression de service max.: 145 PSI.
• Classe d'isolation: F.
• Interférence émise / immunité: EN 61800-3:2004+A1:2012 (environnements résidentiel C1 et industriel C2).
• Matériaux: corps de pompe en acier inoxydable; isolation thermique en polypropylène; roue en plastique; arbre en acier inoxydable; palier en carbone.
• Conception: moteur EC, adaptation électronique des performances, roue à aubes courbées 3D, gaine synthétique composite à base de fibres de carbone.
• Options/accessoires: capteurs PT1000 (divers montages), capteur de pression différentielle, modules CIF Wilo (Modbus RTU, BACnet MS/TP).
