Joint dynamique Varitef SH
spiraléen inoxen PTFE

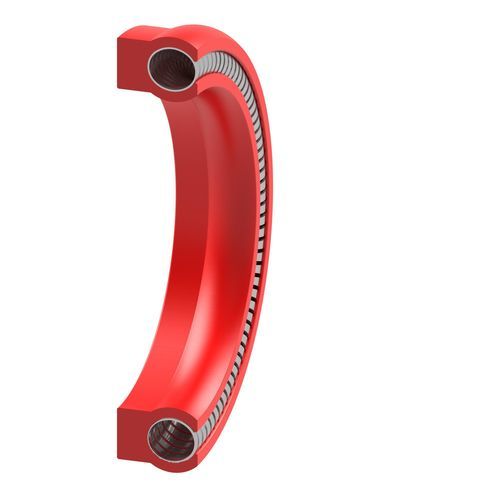

Joint dynamique - Varitef SH - ULMAN Dichtungstechnik GmbH - spiralé / en inox / en PTFE
Joint dynamique - Varitef SH - ULMAN Dichtungstechnik GmbH - spiralé / en inox / en PTFE
Joint dynamique - Varitef SH - ULMAN Dichtungstechnik GmbH - spiralé / en inox / en PTFE - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ULMAN Dichtungstechnik GmbH

Caractéristiques

Type
spiralé
Matériau
en inox, en PTFE
Forme
à section circulaire
Fluide
pour produits alimentaires
Autres caractéristiques
dynamique, statique, simple effet, double effet, avec ressort
Température limite

Min: -150 °C
(-238 °F)

Max: 225 °C
(437 °F)

Pression limite

Min: 0 MPa

Max: 35 MPa

Vitesse

Min: 0 m/s
(0 ft/s)

Max: 20 m/s
(65,6 ft/s)

Description

Description du produit
Le Varitef SH est un élément d'étanchéité simple effet (actif) composé d'un joint en PTFE associé à un ressort spiral en acier inoxydable servant d'élément de précontrainte. Le principe de conception augmente la force d'appui lorsque la pression du système augmente, rendant le joint auto-activant et adapté au comblement de jeux importants. Le composé PTFE est disponible avec des charges spéciales (ex. carbone) pour améliorer la résistance à la compression. La combinaison de matériaux autorise une large plage de températures et la stérilisabilité, ce qui rend le Varitef SH adapté aux vannes, pompes, dispositifs de dosage et mélangeurs en agroalimentaire et technologie médicale. Convient aux mouvements de rotation lente et aux applications linéaires.

Domaines d'application
  • statique
  • dynamique
  • simple effet (actif)
  • double effet (inactif)
  • linéaire (actif)
  • rotatif (inactif)
  • oscillant (inactif)

Utilisations principales
vannes, pompes, dispositifs de dosage, mélangeurs; agroalimentaire et technologie médicale

Matériaux
PTFE (variants chargés disponibles); ressort spiral en acier inoxydable; composants métalliques compatibles

Valeurs techniques
  • Matériaux : PTFE avec charges optionnelles (ex. carbone), ressort spiral en acier inoxydable
  • Pression admissible : jusqu'à 35 MPa
  • Plage de température : -150°C à +225°C (selon matériau)
  • Vitesse de glissement maximale : jusqu'à 20 m/s (dépend de l'application)
  • Remarque : les valeurs maximales de température, vitesse et pression ne sont pas applicables simultanément ; les performances varient selon la variante de matériau et le fluide.

Caractéristiques / montage
  • Type de produit : élément d'étanchéité simple effet
  • Matériau du joint : PTFE (options chargées pour renforcer la résistance à la compression)
  • Élément de précontrainte : ressort spiral en acier inoxydable
  • Applications typiques : vannes, pompes, systèmes de dosage, équipements agroalimentaires et médicaux
  • Particularités : comblement de jeux importants ; adapté à la rotation lente
  • Recommandation de montage : rainure ouverte préférée pour faciliter l'assemblage ; limitations pour les conceptions en rainure fermée
