Bande de guidage FM

Description du produit

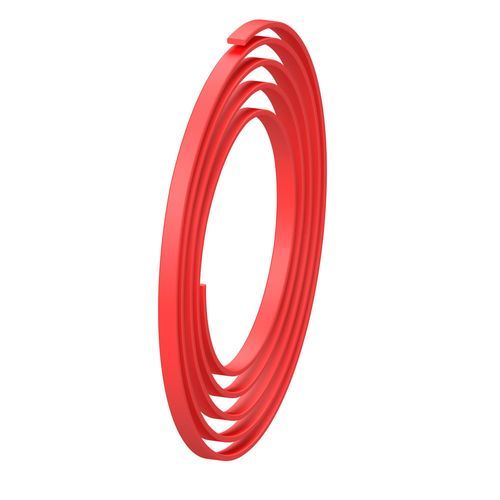

Les bandes de guidage FM sont fabriquées en matériau continu et peuvent être coupées à la longueur correspondant au diamètre d'application. Elles servent de bagues de guidage pour piston ou tige afin d'éviter le contact métal sur métal et d'absorber les forces latérales générées en service. Les bandes de guidage sont usinées sur tours et sont proposées en plusieurs matériaux avec coupe diagonale. Le choix et l'alignement appropriés sont nécessaires pour le fonctionnement sûr des systèmes hydrauliques et pneumatiques.

Construction standard
Les bandes de guidage standard sont produites en PTFE chargé, thermoplastiques ou résines phénoliques ou polyester renforcées de tissu. La résistance à la compression dépend du matériau et varie typiquement de 15 à 100 N/mm². Pour estimer la charge maximale par bande de guidage, appliquer : force latérale / surface projetée × 0,75.

Domaines d'application

• statique
• dynamique
• simple effet
• double effet
• mouvement linéaire
• mouvement rotatif
• mouvement oscillant

Usage principal
Guidage dans des applications dynamiques hydrauliques et pneumatiques.

Matériaux

• stratifié à base de tissu
• polymères
• PTFE
• PTFE chargé
• thermoplastiques
• UHMW-PE

Valeurs techniques (selon variante matériau)

• PTFE : Température -200°C / +260°C (dépend du matériau) ; Vitesse jusqu'à 10 m/s ; Pression : -
• Thermoplastiques : Température -200°C / +120°C (dépend du matériau) ; Vitesse jusqu'à 2 m/s ; Pression : -
• Base tissu : Température -40°C / +130°C (dépend du matériau) ; Vitesse jusqu'à 1 m/s ; Pression : -

Remarques
Les valeurs maximales de température, vitesse et pression ne sont pas applicables simultanément et varient selon le matériau et le fluide.

Caractéristiques / spécifications techniques

• Plage typique de résistance à la compression : 15 à 100 N/mm² (dépend du matériau)
• Matériaux typiques : PTFE, PTFE chargé, thermoplastiques, résines phénoliques ou polyester renforcées de tissu, UHMW-PE
• Plages de température (selon matériau) : PTFE jusqu'à +260°C ; thermoplastiques jusqu'à +120°C ; base tissu jusqu'à +130°C
• Vitesses maximales (selon matériau) : jusqu'à 10 m/s (PTFE), jusqu'à 2 m/s (thermoplastiques), jusqu'à 1 m/s (base tissu)
• Application type : guidage piston ou tige dans des systèmes dynamiques hydrauliques et pneumatiques
