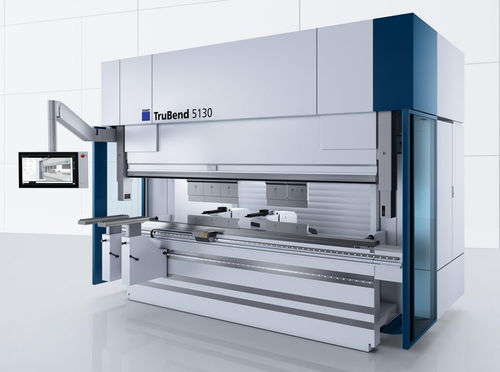

Presse plieuse servo-électrique TruBend 5000 series

CNC6 axesà grande vitesse

Présentation
La TruBend série 5000 de TRUMPF est une famille de presses plieuses modulaires conçue pour le pliage productif et flexible de tôles et profils variés. Du programme à l'outillage automatique et à la mesure d'angle, la série optimise les temps de cycle, les changements d'outil et la qualité dès la première pièce.

Principales caractéristiques

• Productivité élevée et temps de préparation réduits
• Grande flexibilité grâce à la butée arrière 6 axes pour géométries complexes
• Déplacement d'outil inférieur pour applications spéciales (ex. plis)
• On‑Demand Servo Drive : fonctionnement silencieux, rapide et économe en énergie
• ToolMaster : changeur automatique d'outil pour réduire l'effort d'installation
• Touchpoint TruBend et MobileControl : commande intuitive type tablette
• Systèmes de mesure d'angle ACB (ACB Wireless, ACB Laser, ACB Speed) pour une précision dès la première pièce
• Thickness Controlled Bending (TCB) et Part Indicator pour limiter les rebuts

Équipements & fonctions

• Butée arrière 6 axes – liberté totale de positionnement et grande diversité de programmes de pliage.
• ToolMaster (changeur automatique) – automatise les opérations d'outillage, avantageux pour petites séries.
• Déplacement d'outil inférieur – autorise des applications spécifiques comme le pliage par refente.
• On‑Demand Servo Drive – alimentation d'énergie à la demande ; très silencieux et efficace.
• Systèmes ACB – ACB Wireless et ACB Laser pour mesure et correction automatique d'angle.
• TCB – détection d'épaisseur et adaptation automatique de la profondeur de pénétration.
• Part Indicator – assistance caméra pour la mise en place des pièces et la réduction des déchets.
• Éclairage LED et aides ergonomiques – éclairage optimisé et consoles/supports réglables pour pièces lourdes.
• Intégration logicielle – compatibilité avec TruTops Boost, TecZone Bend et solutions TRUMPF pour programmation et connectivité.

Données techniques (extrait comparatif des variantes Série 5000)
Force de compression : de 850 kN (5085) à 3200 kN (5320).
Longueur de pliage : 2210 mm à 4420 mm selon modèle.
Passage libre entre montants : 1750 mm à 3680 mm.
Hauteur d'encombrement utile : standard 385 mm (certaines variantes 615 mm).
Profondeur de col de cygne : 420 mm. Interface utilisateur : Touchpoint TruBend ; MobileControl disponible.
Exemples de dimensions et poids selon modèles (longueur 3020–5180 mm ; poids ≈ 8300 kg à 23400 kg).

Applications

• Pliage haute précision de tôles fines et épaisses
• Profilés longs et grandes pièces
• Production en petites à moyennes séries avec changements rapides
• Intégration automatisée en cellules pour production série

Caractéristiques / spécifications techniques

• Gamme : TruBend série 5000
• Application : presses plieuses industrielles pour traitement de tôle
• Commande : Touchpoint TruBend ; MobileControl
• Mesure d'angle : ACB Wireless, ACB Laser, ACB Speed
• Automatisation : ToolMaster, intégration TruBend Cell 5000
• Concept d'entraînement : On‑Demand Servo Drive
• Compensation d'épaisseur : Thickness Controlled Bending (TCB)
• Éclairage : LED de zone
• Logiciels : TruTops Boost, TecZone Bend, connectivité OPC UA
