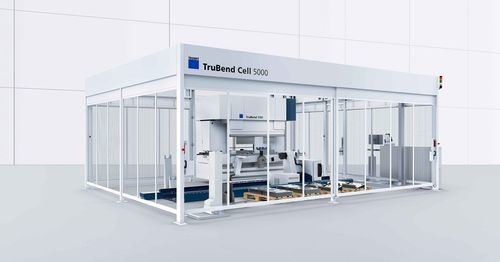

Cellule robotisée de pliage TruBend Cell 5000 Lean Edition

de manutentionde préhension

Aperçu
La TruBend Cell 5000 Lean Edition est une cellule de pliage productive et économique, conçue pour réaliser des plis rapides et précis avec des changements de configuration rapides. Elle propose une automatisation flexible adaptée à une large gamme de pièces grâce à une programmation intuitive et des préhenseurs modulaires.

Avantages clés

• Programmation facilitée : TecZone Bend génère en quelques secondes des propositions de programme à partir de données 2D/3D (programme CN inclus), réduisant le temps de préparation.
• Préparation de pièces flexible : Préhension par le vide et par pinces pour pièces petites à moyennes et pièces jusqu'à 40 kg.
• Changement de préhenseur automatique : Les échanges rapides et automatisés réduisent l'intervention manuelle et les temps de réglage.
• Prise fiable : Le capteur de tôle assure la détection correcte des bruts et un manutention stable sans station de centrage dédiée.

Options d'automatisation et de manutention

• Multiprhéenseur Medium : Réglable, supporte la préhension par le vide ; adapté aux pièces moyennes et configurable en hors-ligne pour réduire les temps d'installation.
• Préhenseur à pince pivotant : Pour le pliage automatisé de petits composants ; axes linéaires et rotatifs réduisent les reprises de préhension.
• Multiprhéenseur Small : Réglable pour pièces plus petites, attaches à dégagement rapide et unité de rotation 180° pour diminuer les temps de cycle pour les coffrages.
• Package pièces petites : Station de dépose de tôle et préhenseur pour séparer et produire des composants en parallèle à la production principale.
• Console de changement de préhenseur : Remplace les préhenseurs automatiquement pour traiter des commandes mixtes sans intervention manuelle.

Vidéo
Vidéo produit disponible présentant la TruBend Cell 5000 Lean Edition et son fonctionnement.

Données techniques (récapitulatif)
Force de compression : 850 kN
Longueur de pliage : 2210 mm
Passage libre entre montants : 1750 mm
Hauteur d'encombrement utile : 615 mm
Profondeur de col de cygne : 420 mm
Descente rapide : 200 mm/s
Course Y maximale en phase de travail : 25 mm/s

BendMaster
Taille maximale de composant : 2000 mm x 1000 mm
Profils : jusqu'à 2000 mm
Poids maximum de composant : 40 kg
Capacité de charge maximale : 60 kg
Épaisseur minimale de tôle : 0,7 mm
Longueur de trajectoire : 6 m
Empilement de tôles maxi : 700 mm
Hauteur maximale de pile pour pièces finies : 1000 mm

Dimensions et poids
Poids BendMaster : 595 kg
Poids de la machine de base : 7800 kg
Machine TruBend (L×P×H) : 3020 mm x 1800 mm x 2835 mm
Voie au sol par élément de 2000 mm : 310 kg

Caractéristiques techniques

• Force de compression : 850 kN
• Longueur de pliage : 2210 mm
• Passage libre entre montants : 1750 mm
• Hauteur d'encombrement utile : 615 mm
• Profondeur de col de cygne : 420 mm
• Descente rapide : 200 mm/s
• Course Y maximale : 25 mm/s
• Taille maxi composant (BendMaster) : 2000 mm x 1000 mm
• Profils (BendMaster) : jusqu'à 2000 mm
• Poids maxi composant : 40 kg
• Capacité de charge maxi (BendMaster) : 60 kg
• Épaisseur de tôle min. : 0,7 mm
• Longueur de trajectoire : 6 m
• Empilement de tôles maxi : 700 mm
• Hauteur maxi pile pièces finies : 1000 mm
• Poids BendMaster : 595 kg
• Poids machine de base : 7800 kg
• Dimensions machine (L×P×H) : 3020 mm x 1800 mm x 2835 mm
• Voie au sol par élément 2000 mm : 310 kg
