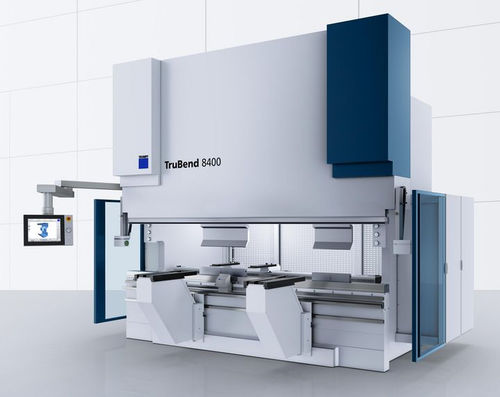

Presse plieuse CNC TruBend 8000 series

6 axestandemautomatique

Présentation
La TruBend Série 8000 est une presse‑plieuse grand format destinée au pliage de pièces longues, profondes ou lourdes. Variantes de longueur de pliage de 3 230 mm à 8 050 mm et forces de compression de 2 300 kN à 10 000 kN. Disponible en versions encastrée, au‑dessus du sol ou en tandem pour allonger la longueur de pliage et la capacité de tonnage.

Atouts principaux

• Capacité grand format : longueurs de pliage jusqu’à 8 050 mm et possibilité de fonctionnement en tandem (~16 m).
• Large plage de forces : 2 300 à 10 000 kN selon modèle pour lames épaisses ou pièces courtes.
• Personnalisation modulaire : options Heavy‑Duty, automations et packs d’outillage adaptables.
• Maniabilité : grand passage entre montants et consoles d’appui réglables pour charges jusqu’à 300 kg.
• Efficacité énergétique : On‑Demand Drive permettant des économies d’environ 26 %.

Précision et mesure d’angle
Précision d’angle dès le premier pli grâce aux systèmes ACB Laser, ACB Wireless, Operator Controlled Bending (OCB) et au logiciel TCB (Thickness Controlled Bending) pour compenser les variations d’épaisseur et corriger les angles.

Options Heavy‑Duty et manutention
Bombage automatique, serrages hydrauliques renforcés et butées arrière robustes (bombage jusqu’à 6 000 kN/m). Aides au pliage et consoles d’appui à réglage continu facilitent la manipulation de pièces lourdes ; certaines versions au‑dessus du sol traitent jusqu’à 600 t sur longueurs définies.

Productivité et ergonomie
Fonctions pour réduire les temps d’installation : Tool Indicator (barre LED), laser de ligne de pliage, programmation hors ligne, Tool Setup Optimizer, MobileControl/MobileControl Pro et Commande Multi‑Touch T‑8000 S. Stations de pliage et utilitaires réduisent les reprises.

Équipements notables

• ACB Wireless : disques capteurs intégrés dans l’outil supérieur avec communication sans fil.
• ACB Laser : mesure optique sans contact avec ligne laser et caméra.
• Butées arrière : jusqu’à 6 axes CNC, variantes Heavy‑Duty avec course jusqu’à 1 000 mm.
• Bombage : réglable par pas de 250 mm, capacité jusqu’à 6 000 kN/m.
• Déplacement d’outil inférieur : permet à un même outil d’exécuter deux opérations de pliage.
• On‑Demand Drive : adaptation de la vitesse moteur au mouvement du coulisseau pour économies d’énergie.
• Consoles d’appui & aides au pliage : réglage continu, capacité jusqu’à 300 kg.

Données techniques (extraits)
Exemples : TruBend 8230 — 2 300 kN | longueur de pliage 4 420 mm | passage entre montants 3 680 mm | hauteur utile 880 mm | gorge 620 mm | commande T‑8000 S
TruBend 8320 — 3 200 kN | longueurs 3 230 / 6 120 mm | passage 2 510 / 5 090 mm
TruBend 8600 — 6 000 kN | longueurs 4 420 / 6 120 mm | distance coulisseau‑table 1 000 mm
TruBend 8800 / 81000 — jusqu’à 8 000 / 10 000 kN | longueurs jusqu’à 8 050 mm

Caractéristiques / spécifications

• Longueurs de pliage : 3 230 / 4 420 / 6 120 / 7 050 / 8 050 mm (selon variante).
• Plage de force : 2 300–10 000 kN selon modèle.
• Hauteur utile : typ. 880 mm (certaines variantes 675 mm).
• Profondeur de gorge : typ. 620 mm (certaines variantes 420 mm).
• Interface : T‑8000 S Multi‑Touch; MobileControl / MobileControl Pro disponibles.
• Vitesse axe Y : 8–10 mm/s selon modèle.
• Compatibilité outillage : outillages TRUMPF standard et large éventail d’outils; options d’automatisation : ToolShuttle, ToolMaster, Starmatik.
