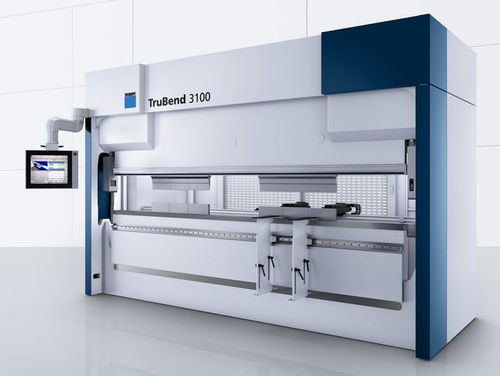

Presse plieuse hydraulique TruBend 3000 series

CNC4 axes5 axes

Aperçu
La TruBend Série 3000 est une presse-plieuse industrielle polyvalente conçue pour des pliages précis et des processus de production stables. Déclinée en variantes de force et de longueur, elle associe mesure d'angle automatisée et hydraulique économe pour garantir une qualité constante des pièces et une production efficace en petites équipes.

Avantages clés

• Rentabilité : fonctions premium sélectionnées à un coût d'investissement compétitif.
• Précision angulaire : système ACB Laser assurant des angles reproductibles (±0,3°) sur 30°–150°.
• Productivité : programmation hors ligne avec TecZone Bend et fonctions réduisant les temps de réglage et manutention.
• Assistance opérateur : aides au pliage 150 kg pour simplifier la manutention de pièces lourdes.
• Sécurité : BendGuard, surveillance du champ lumineux, combine sécurité et productivité.

Fonctions principales

• Système de mesure ACB Laser : mesure optique sans contact avec plusieurs modes (ACB Speed, ACB Smart, Identify, Copy Pressing Depth).
• Butée arrière : 4 axes de série, extensible à 5 axes ; option 5 axes avec déplacement X du doigt droit ±75 mm ; jusqu'à 3 doigts supplémentaires pour profils longs.
• Grande ouverture utile : jusqu'à 615 mm sur certaines variantes pour boîtes hautes et pièces complexes.
• Hydraulique OnDemand : vitesse d'exécution 15 mm/s et marche rapide 170 mm/s pour des cycles économes en énergie.
• Aides et supports : jusqu'à deux aides au pliage (150 kg chacune), consoles 70/100 kg, réglage CNC et adaptation automatique à la matrice/géométrie.
• Interface utilisateur : Touchpoint TruBend ; option écran supplémentaire pour production sans papier et affichage TecZone Bend.
• Connectivité : interfaces (p.ex. OPC UA) pour intégration avec logiciels TRUMPF (Oseon) et outils tiers.

Applications
La TruBend Série 3000 convient aux composants multi-pli, aux profils longs (avec doigts de butée enfichables) et à une large gamme d'épaisseurs de tôle. Elle favorise des séries flexibles et une production régulière en tôlerie industrielle.

Données techniques (modèles sélectionnés)
Modèle | TruBend 3100 | TruBend 3130 | TruBend 3170
Force de compression | 1000 kN | 1300 kN | 1700 kN
Longueur de pliage | 3230 mm | 3230 mm | 4250 mm
Passage libre entre montants | 2690 mm | 2690 mm | 3680 mm
Hauteur utile | 385 mm | 615 mm | 615 mm
Interface utilisateur | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend
Vitesse max axe Y (descente rapide) | 170 mm/s | 170 mm/s | 170 mm/s
Vitesse max axe Y (course) | 15 mm/s | 15 mm/s | 15 mm/s
Dimensions (L×l×H) | 4220×2003×2375 mm | 4220×2003×2835 mm | 5210×2030×3000 mm
Poids | 9200 kg | 10800 kg | 15200 kg

Caractéristiques / spécifications techniques

• Série : TruBend Série 3000 (nouvelle génération).
• ACB Laser : mesure angulaire optique sans contact ; précision ±0,3° ; plage 30°–150°.
• Butée arrière : 4 axes standard, extensible à 5 axes ; doigts additionnels pour profils longs.
• Hydraulique : système OnDemand avec 15 mm/s (exécution) et 170 mm/s (marche rapide).
• Aides au pliage : jusqu'à 2 par machine, 150 kg chacune ; hauteur CNC et réglage automatique.
• Consoles d'appui : 70 kg / 100 kg, réglables en hauteur sur rails.
• Outillage : compatibilité avec outils TRUMPF, options légères et outillages revêtus (LASERdur ZN).
• Logiciels & connectivité : TruTops Boost, TecZone Bend ; interfaces OPC UA pour intégration.
