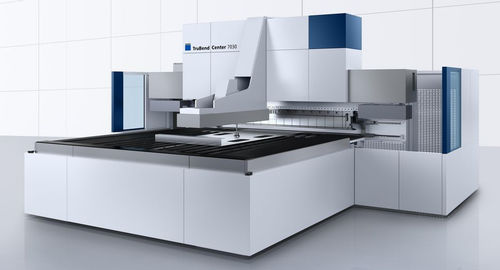

Presse plieuse hydraulique TruBend Center 7000 series

CNC2 axesà grande vitesse

Aperçu
Système de pliage automatisé pour pièces en tôle et panneaux, offrant un pliage sans marques, des temps de cycle courts et la possibilité d'intégration dans des lignes de production en chaîne. Adapté à la production en série et à la fabrication de pièces uniques complexes avec grande répétabilité.

Points clés

• Automatisation : manutention automatisée des matériaux, systèmes de préhension flexibles, changeurs d'outils et logiciels pour production en réseau.
• Temps de cycle courts : manipulation entièrement automatique des pièces et changements rapides de sens de pliage.
• Facilité d'utilisation : interface intuitive et programmation hors ligne avec TecZone Bend ; chargement rapide des programmes via lecteur 2D/Bluetooth.
• Précision : capteur d'angle ACB Laser pour mesure et correction automatique de chaque pli.
• Service et options : support technique, formations ciblées et large catalogue d'outils et modules TRUMPF.

Capacités et applications

• Pliage jusqu'à 3 mm d'épaisseur (souvent sans limitation) ; avec jeux d'outils spéciaux (UBW90) le pliage de 4 mm acier de construction sur longues longueurs est possible sous conditions.
• Hauteurs de boîte élevées : TruBend Center 7020 jusqu'à 350 mm ; TruBend Center 7030 jusqu'à 220 mm — permet pliages profonds pour composants complexes (ex. armoires électriques).
• Technologie d'entraînement par coin pour un contrôle précis de trajectoire et des angles exacts tout en préservant les pièces sensibles.
• Manipulateur 2 axes avec axe de hauteur pour positionnement automatisé de tous les plis, prise en charge de pliages négatifs, profils étroits, plis multiples et découpes.
• Manutention respectueuse des surfaces : ventouses, modules magnétiques/pince ou module vacuum 3 faces réduisent les marques sur feuilles sensibles ou revêtues.

Equipement principal & logiciels (exemples)

• ACB Laser : mesure angulaire sans contact et correction automatique.
• Scanner 2D / Bluetooth pour chargement rapide des programmes.
• Écran supplémentaire pour programmation parallèle et fonctionnement sans papier à la machine.
• On-Demand Drive : hydraulique active uniquement pendant le pliage pour économies d'énergie et réduction du bruit.
• TecZone Bend : programmation hors ligne pour génération automatique de programmes à partir de données 2D/3D.
• Automatisation optionnelle : LoadStation, chargement/déchargement automatiques, liaison magasin (TruStore / STOPA), solutions robotisées Starmatik.
• Options d'outillage : serrage automatique ENW, jeu UBW90, serre-flans supplémentaires (ENW), outils ZBW, gamme complète d'outils de pliage TRUMPF.

Medias représentatifs
Images produits, exemples d'application (panneaux grand format, acier, inox, tiroirs, capots) et vidéo de démonstration illustrant les capacités d'automatisation.

Données techniques (extrait comparatif)
Paramètre | TruBend Center 7020 | TruBend Center 7030
Longueur de pliage max. : 2163 mm | 3123 mm
Longueur de pliage min. : 200 mm | 200 mm
Hauteur de boîte max. : 350 mm | 220 mm
Taille composant max. : 2160 mm x 1500 mm | 3120 mm x 1500 mm
Diagonale max. : 2640 mm | 3460 mm
Épaisseur max. acier : 3 mm (400 MPa) | 3 mm (400 MPa)
Épaisseur max. inox : 2,2 mm (700 MPa) | 2,2 mm (700 MPa)
Épaisseur alu max. : 4 mm | 4 mm (265 MPa)
Épaisseur min. matière : 0,4 mm | 0,4 mm
Puissance raccordement : 53,4 kVA | 80 kVA
Consommation moyenne : 10 kW | 15 kW
Niveau sonore : 73,4 dB | 78,8 dB
Commande : Windows Embedded Standard 10 | Windows Embedded Standard 7
Dimensions (L x W x H) : 5200 x 4855 x 3326 mm | 6490 x 5327 x 3345 mm
Poids : 21 500 kg | 31 600 kg

Applications
Large éventail d'applications de pliage de panneaux : tiroirs acier, composants inox, capots, revêtements de colonnes et plaques de protection. Convient à la production en série et aux pièces uniques complexes.

Caractéristiques / spécifications techniques

• Série : TruBend Center Série 7000 (modèles 7020 & 7030).
• Procédé : pliage par basculement automatisé, pliage sans marques possible.
• Contrôle d'angle : ACB Laser pour correction en temps réel.
• Programmation : TecZone Bend (2D/3D → génération automatique de programmes).
• Automatisation : manipulateur 2 axes, LoadStation, connexion magasin TruStore/STOPA, solutions robotisées Starmatik.
• Outillages : UBW90, ENW, ZBW et large portefeuille d'outils TRUMPF.
• Options : ACB Laser, lecteur 2D/Bluetooth, écran supplémentaire, serrage automatique d'outil ENW, LoadStation et intégration magasin.
