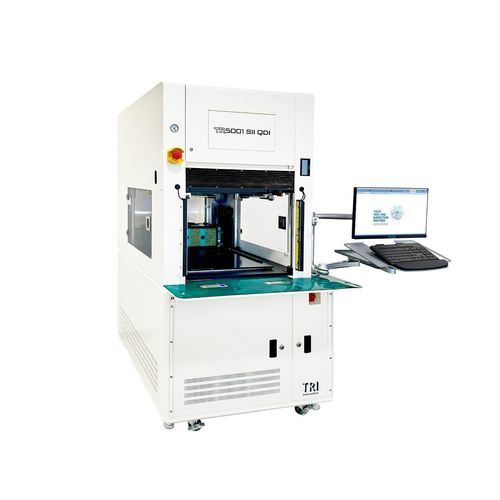

Testeur de capacité TR5001 SII QDI

de performancede réseaude tension

Introduction
Solution ICT+FCT de nouvelle génération offrant des tests parallèles multi‑cœurs et fusionnés avec jusqu'à 4 cœurs indépendants pour un débit élevé. Le manipulateur manuel avancé de TRI intègre une conception de sécurité mains‑libres pour un flux opérateur ininterrompu et une auto‑calibration intégrée garantissant la fiabilité des mesures à long terme.

Caractéristiques

• Architecture flexible de testeur multi‑cœur (1–4 cœurs)
• Contrôleur de test série avec jusqu'à 8 ports assignables à n'importe quel pin
• Extension des tests fonctionnels et solutions d'accès limité via modules PXI
• Autodiagnostic intégré et auto‑calibration via DMM
• Mesures analogiques et numériques haute précision
• Solution inline compatible SMEMA pour une couverture de défauts élevée
• Interface intuitive et développement de programmes par flux

Spécifications du testeur
Points de test analogiques/hybrides : 1 Cœur = 3 456 (opt. 4 480) ; 2 Cœurs = 3 328 (opt. 4 096) ; 4 Cœurs = 4 096
Systeme d'exploitation : Microsoft® Windows 11
Type de fixture : Offline avec interface Quick Disconnection longue durée

Composants de test standard

• Matrice de commutation de mesure 6‑fils
• Sources programmables AC/DC de haute tension et courant
• Mesure de tension AC/DC et courant DC
• Mesure R/L/C des composants
• Détection d'ouverture TestJet sans vecteur
• Générateur d'ondes arbitraires

Industrie 4.0
Communication : SMEMA, SECS/GEM, IPC‑CFX‑2591, IPC‑HERMES‑9852
Gestion du rendement : YMS 4.0 (optionnel)

Composants optionnels

• Tests numériques : architecture 1:1 par pin non multiplexée avec réglage de niveau indépendant par pin
• Programmation du Serial Test Controller (STC)
• Alimentations DUT : 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Alimentation programmable (2 CH) : 0,2–3 V@2 A max ou 3–24 V@3 A max
• Options DPS : DPS3514 (30 V/5 A/100 W par canal, 4 CH par DPS) ou DPS3122 (30 V/10 A/200 W par canal, 2 CH par DPS)
• Fonctions BScan : Chain, Cluster, Virtual Nails, Virtual Chain et tests IEEE1149.6
• Jusqu'à 8 ports série haute vitesse, mémoire Flash et EEPROM embarquées

Exigences système
Alimentation : 200–240 V, monophasé, 50/60 Hz, 3 kVA
Fonctions d'alimentation : détection automatique de la tension secteur et de la terre
Air : air sec 4–8 kg/cm²

Dimensions
LxPxH : 900 x 1160 x 1860 mm
Poids : 440 kg

Caractéristiques techniques

• Modèle : TR5001 SII QDI
• Points de test analogiques/hybrides : 1 Cœur = 3 456 (opt. 4 480) ; 2 Cœurs = 3 328 (opt. 4 096) ; 4 Cœurs = 4 096
• Système d'exploitation : Microsoft® Windows 11
• Type de fixture : Offline avec interface Quick Disconnection longue durée
• Matériel de test analogique standard : matrice 6‑fils, sources AC/DC programmables haute tension/courant, mesure de tension AC/DC et courant DC, mesure R/L/C, détection d'ouverture TestJet, générateur d'ondes arbitraires
• Support Industrie 4.0 : SMEMA, SECS/GEM, IPC‑CFX‑2591, IPC‑HERMES‑9852 ; YMS 4.0 optionnel
• Alimentations DUT (std/opt) : 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A ; options d'alimentation programmable et modules DPS comme spécifié
• Alimentation système : 200–240 V, monophasé, 50/60 Hz, 3 kVA
• Air : air sec 4–8 kg/cm²
• Dimensions machine (LxPxH) : 900 x 1160 x 1860 mm
• Poids machine : 440 kg
