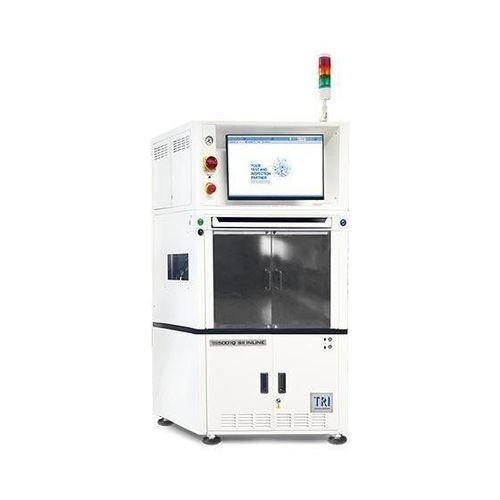

Testeur de capacité TR5001 SII INLINE

de performancede réseaude tension

Introduction
Le TR5001 SII INLINE est un système ICT+FCT en ligne à architecture parallèle conçu pour les tests de production à haut débit. Il combine des tests parallèles multi‑cœurs, un manipulateur inline compatible SMEMA, une fixation Quick Disconnect durable ainsi que des fonctions d'auto-calibration et d'auto-diagnostic intégrées pour un fonctionnement continu et une charge opérateur réduite.

Caractéristiques clés

• Testeur flexible multi‑cœur avec jusqu'à 4 cœurs indépendants
• Contrôleur de test série avec jusqu'à 8 ports configurables sur n'importe quel broche
• Capacité de test en accès limité et extension de test fonctionnel via modules PXI
• Auto-diagnostics intégrés et auto-calibration (assistée par DMM)
• Mesures analogiques/hybrides haute précision
• Manipulateur inline compatible SMEMA pour le flux automatisé des cartes
• Interface utilisateur intuitive pour développement de programmes basé sur le flux

Spécifications du testeur

• Points de test analogiques/hybrides : 1 cœur – 3 456 (options : 4 480) ; 2 cœurs – 3 328 (option : 4 096) ; 4 cœurs – 4 096
• Système d'exploitation : Microsoft® Windows 11
• Type de fixture : Inline avec interface Quick Disconnection

Composants de test standard

• Matrice de commutation de mesure 6 fils
• Sources programmables AC/DC de haute tension et courant
• Mesure de tension AC/DC et de courant continu
• Mesure de composants R/L/C
• Détection d'ouverture vectorless TestJet
• Générateur de formes d'onde arbitraires

Industrie 4.0
Normes de communication : SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Système de gestion du rendement : YMS 4.0 (optionnel)

Composants optionnels

• Test numérique : architecture 1:1 par broche sans multiplexage avec réglage de niveau indépendant par broche
• Programmation du Serial Test Controller (STC)
• Alimentations DUT : 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Alimentation programmable (2 CH) : 0,2–3 V@2 A max ou 3–24 V@3 A max
• Alimentations DPS programmables : DPS3514 (30 V max / 5 A max / 100 W max par canal / 4 CH par DPS) ; DPS3122 (30 V max / 10 A max / 200 W max par canal / 2 CH par DPS)
• Tests BScan : chain, cluster, virtual nails, virtual chain et test IEEE1149.6
• Jusqu'à 8 ports série haute vitesse, mémoire flash et EEPROM embarquées

Gestion des cartes
Taille PCB min. : 50 x 50 mm
Taille PCB max. : 510 x 510 mm

Exigences système
Alimentation : 200–240 V, monophasé, 50/60 Hz, 3 kVA
Fonctions d'alimentation : détection automatique de la terre et détection automatique 50/60 Hz
Air : air sec 4–8 kg/cm2

Dimensions
LxPxH : 900 x 1200 x 1680 mm (hauteur de la tour de signal : 392 mm)
Poids : 687 kg

Remarques

• Conçu pour les tests ICT+FCT inline à haut débit avec architecture parallèle multi‑cœur
• Manipulateur inline compatible SMEMA pour l'automatisation
• Diagnostics intégrés, auto-calibration et fixture Quick Disconnection pour une fiabilité à long terme

Caractéristiques techniques

• Modèle : TR5001 SII INLINE
• Marque : Test Research, Inc. (TRI)
• Points de test analogiques/hybrides : jusqu'à 4 096 (4 cœurs) ; options configurables disponibles
• Système d'exploitation : Microsoft Windows 11
• Type de fixture : Inline avec Quick Disconnection Interface
• Plage de taille PCB : 50 x 50 mm – 510 x 510 mm
• Alimentation : 200–240 V, monophasé, 50/60 Hz, 3 kVA
• Air : air sec 4–8 kg/cm2
• Dimensions (LxPxH) : 900 x 1200 x 1680 mm (tour signal : 392 mm)
• Poids : 687 kg
