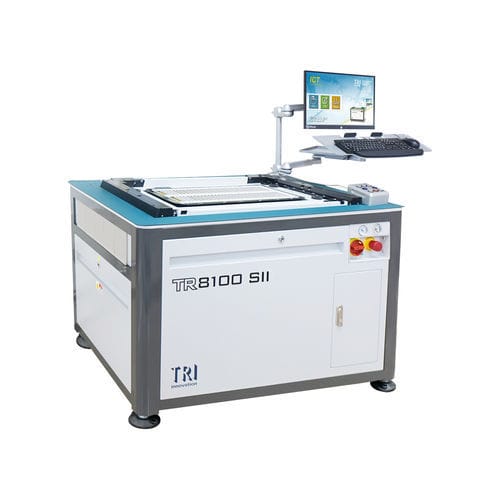

Testeur de capacité TR8100 SII

de performancede tensionde continuité

Introduction
Le TR8100 SII est un testeur en circuit (ICT) conçu pour le test à haut débit et haute précision des cartes électroniques (PCBA) larges et complexes. Il cible le contrôle des dispositifs basse tension et utilise une fixure à vide pour assurer un contact complet des broches. L'architecture numérique non multiplexée par broche prend en charge jusqu'à 11088 broches (TR8100L SII) pour accélérer l'exécution des tests et simplifier le développement des programmes. Des auto-diagnostics intégrés assurent la fiabilité en production.

Fonctionnalités

• Couverture de défaut élevée grâce à la fixure à vide
• Optimisé pour les tests de dispositifs basse tension avec grande vitesse
• Auto-diagnostics intégrés pour le suivi de disponibilité
• Mesures et tests analogiques haute précision
• Interface opérateur conviviale pour un développement de programmes efficace
• Auto-étalonnage via DMM intégré

Spécifications du testeur
Points de test max : TR8100 SII : 3584 (option 7056) ; TR8100L SII : 11088
Système d'exploitation : Microsoft® Windows 11
Type de fixation : Fixure à vide pour contact complet des broches
Taille PCB max : TR8100 SII : 790 × 640 mm ; TR8100L SII : 990 × 640 mm

Composants de test standard

• Matériel analogique
  • Matrice de commutation de mesure 6 fils
  • Sources programmables AC/DC de tension et courant
  • Mesures de tension AC/DC, courant DC et fréquence
  • Mesure des composants R/L/C
  • Générateur d'onde arbitraire synthétisé (AWG)
  • Détection d'ouverture vectorless TestJet
• Test numérique
  • Architecture 1:1 non multiplexée avec réglage de niveau indépendant par broche
  • Alimentations DUT — Fixes : +5V@5A, +3.3V@5A, +12V@5A, +12V@1A ; Programmables : +0.2V~+20V@3A (2 jeux), -3V~-20V@3A (2 jeux)
  • Support de test pour mémoires Flash et EEPROM embarquées

Industry 4.0
Standards de communication : SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Gestion du rendement : YMS 4.0 (optionnel)

Composants optionnels

• Analogique : kits de conversion de fixure pour Teradyne, GenRad
• Numérique : alimentations programmables APPS (jusqu'à 75 V/8 A/200 W par canal), tests BScan/chaîne/cluster/virtual nails, IEEE1149.6, programmation STC
• Options d'alimentation DUT programmables DPS :
  (1) DPS3514 : 30 V max / 5 A max / 100 W max par canal — 4 CH par DPS
  (2) DPS3122 : 30 V max / 10 A max / 200 W max par canal — 2 CH par DPS
  (3) SPS5450 : 54 V max / 50 A max / 2400 W max par canal — 1 CH par rack
• Test ToggleScan
• VregTest™ : mesures fréquence et rapport cyclique par phase pour PWM multi-phase

Exigences système
Alimentation : 200–240 V, monophasé, 50/60 Hz, 4 kVA
Fonctions d'alimentation : détection automatique de la terre ; détection automatique 50/60 Hz
Air : air sec 4–8 kg/cm²
Vide : Min. -0,86 bar (-12,6 psi) ; évacuation : 70 m³/h

Dimensions
LxPxH : TR8100 SII : 1150 × 850 × 800 mm ; TR8100L SII : 1400 × 850 × 800 mm
Poids : TR8100 SII : 400 kg ; TR8100L SII : 470 kg

Composants de test standard (résumé)

• Matrice analogique de commutation et sources programmables
• Mesures haute précision, mesure R/L/C, AWG
• Architecture numérique 1:1 non multiplexée, alimentations DUT fixes et programmables
• Support de test mémoire embarquée

Caractéristiques / Spécifications Techniques

• Modèle : TR8100 SII (variante TR8100L SII)
• Points de test max : TR8100 SII : 3584 (option 7056) ; TR8100L SII : 11088
• Système d'exploitation : Microsoft® Windows 11
• Type de fixure : Fixure à vide (contact complet des broches)
• Taille PCB max : TR8100 SII : 790 × 640 mm ; TR8100L SII : 990 × 640 mm
• Alimentations DUT fixes : +5V@5A, +3.3V@5A, +12V@5A, +12V@1A
• Alimentations DUT programmables : +0.2V~+20V@3A (2 jeux) ; -3V~-20V@3A (2 jeux)
• Analogique : matrice 6 fils, sources AC/DC, mesure fréquence et R/L/C, AWG synthétisé
• Numérique : 1:1 non multiplexée avec réglage de niveau indépendant par broche
• Options DPS : DPS3514, DPS3122, SPS5450 (spécifications ci-dessus)
• Communication industrielle : SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
• Alimentation requise : 200–240 V, monophasé, 50/60 Hz, 4 kVA
• Air requis : air sec 4–8 kg/cm²
• Vide requis : Min. -0,86 bar ; évacuation 70 m³/h
• Dimensions (LxPxH) : TR8100 SII : 1150 × 850 × 800 mm ; TR8100L SII : 1400 × 850 × 800 mm
• Poids : TR8100 SII : 400 kg ; TR8100L SII : 470 kg
