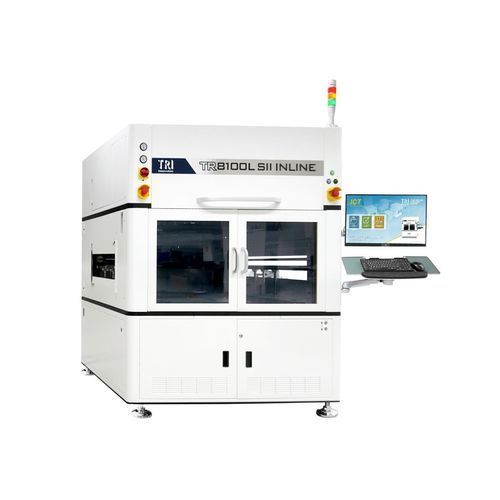

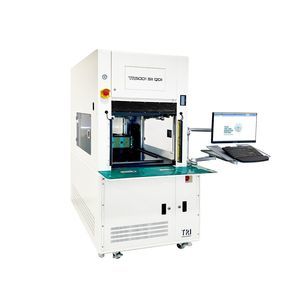

Testeur de capacité TR8100 SII INLINE

de performancede tensionde continuité

Introduction
Le TR8100 SII INLINE est un testeur en circuit haute densité (ICT) et testeur fonctionnel (FCT) destiné aux cartes serveurs AI, 5G et à l'électronique télécom. Sa fixation sous vide garantit un contact complet des broches et l'architecture non multiplexée 1:1 prend en charge jusqu'à 7056 points de test pour des essais et un développement de programmes plus rapides et déterministes. L'autodiagnostic intégré et la compatibilité avec les modules et gabarits TRI existants simplifient l'intégration et maintiennent la disponibilité à long terme.

Fonctionnalités

• Solution ICT + FCT haute densité : jusqu'à 7056 points de test (architecture 1:1 sans multiplexage).
• Couverture de défauts élevée avec capacités de mesure analogiques et numériques.
• Test de dispositifs basse tension et haut débit de test.
• Fixation sous vide pour une manipulation rapide et répétable des cartes.
• Accès opérateur ergonomique et support du débogage des gabarits.
• Autodiagnostic intégré et étalonnage automatique via DMM.
• Interface utilisateur intuitive à flux pour un développement de programme simplifié.

Spécifications du testeur
Points de test max. : TR8100L SII INLINE : 3 584 points. Option : 7 056 points
Système d'exploitation : Microsoft® Windows 11
Type de gabarit : Fixation sous vide
Taille PCB max. : TR8100L SII INLINE : 50 x 90 – 920 x 610 mm
Poids PCB max. : 8 kg (standard), option 15 kg
Hauteur composant max. : Haut : 90 mm / Bas : 30 mm / Bord : 3 mm (option 5 mm)
Hauteur convoyeur : 900 – 970 mm

Composants de test standard

• Matériel de test analogique :
• Matrice de commutation 6 fils
• Sources programmables AC/DC de haute tension et courant
• Mesure tension AC/DC, courant continu et fréquence
• Mesure composants R/L/C
• Générateur d'onde arbitraire (AWG) synthétisé
• TestJet pour détection d'ouverture sans vecteur
• Test numérique :
• Architecture 1:1 sans multiplexage avec réglage de niveau indépendant par broche
• Alimentations DUT : fixes : +5V@5A, +3.3V@5A, +12V@5A, +12V@1A ; programmables : +0.2V~+20V@3A (2 jeux), -3V~-20V@3A (2 jeux)
• Support et programmation des mémoires flash et EEPROM embarquées

Industrie 4.0
Standards de communication : SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Système de gestion du rendement : YMS 4.0 (optionnel)

Options

• Kits de conversion analogique pour gabarits Teradyne, GenRad
• Alimentations programmables APPS — jusqu'à 75 V / 8 A / 200 W par canal
• Fonctions BScan : Chain, Cluster, Virtual Nails, Virtual Chain et tests IEEE1149.6
• Programmation Serial Test Controller (STC)
• Alimentations DUT programmables DPS (divers modèles et options de canaux/puissance)
• Tests ToggleScan et mesures VregTestTM multi‑phase PWM

Exigences système
Alimentation : 200–240 VAC, monophasé, 50/60 Hz, 6 kVA
Fonctions d'alimentation : détection automatique de la terre et de 50/60 Hz
Air : Air sec 4–8 kg/cm2
Vide : Min. -0,86 bar (extraction 70 m3/h)

Dimensions
LxPxH : TR8100L SII INLINE : 1550 x 1450 x 1870 mm
Poids : TR8100L SII INLINE : 1200 kg

Composants de test standard / Remarques supplémentaires
Taille PCB maxi (exemple) : 50 x 90 – 920 x 610 mm
Variants de points de test : 3 584 (standard) / 7 056 (option)

Caractéristiques / Spécifications techniques

• Modèle : TR8100 SII INLINE
• Points de test max. : 3 584 (TR8100L) / option 7 056
• Système d'exploitation : Microsoft® Windows 11
• Type de gabarit : Fixation sous vide
• Taille PCB max. : 50 x 90 – 920 x 610 mm
• Poids PCB max. : 8 kg (standard), option 15 kg
• Jeu de hauteur composants : Haut 90 mm / Bas 30 mm / Bord 3 mm (option 5 mm)
• Hauteur convoyeur : 900 – 970 mm
• Fonctions analogiques : matrice 6 fils, sources AC/DC programmables, mesure R/L/C, AWG, TestJet
• Fonctions numériques : architecture 1:1 sans multiplexage, alimentations DUT fixes et programmables
• Communication : SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
• Alimentation requise : 200–240 VAC, monophasé, 50/60 Hz, 6 kVA
• Air : Air sec 4–8 kg/cm2
• Vide : Min. -0,86 bar ; extraction 70 m3/h
• Dimensions (LxPxH) : 1550 x 1450 x 1870 mm
• Poids : 1200 kg
