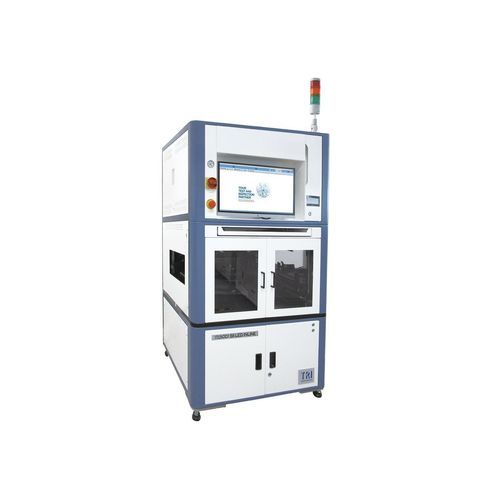

Testeur de capacité TR5001 SII LED

de performancede tensionde continuité

Introduction
La série TR5001 SII LED de TRI est une solution ICT+FCT conçue pour les tests en grande série d'éclairage LED. Elle prend en charge jusqu'à 1080 canaux de test LED et propose un test parallèle multi-cœur jusqu'à 4 cœurs indépendants. L'auto-étalonnage, l'auto-diagnostic et l'interface à déconnexion rapide (QDI) garantissent une exploitation fiable sur le long terme, adaptée aux lignes de production d'éclairage automobile.

Caractéristiques principales

• Test parallèle multi-cœur (jusqu'à 4 cœurs indépendants)
• Analyseur LED intégré avec répétabilité de 1%
• Architecture non multiplexée 1:1 par broche
• Évolutif de MDA à ICT et test fonctionnel
• Haute précision et haut débit
• Jusqu'à 1080 canaux de test LED (haut/bas : jusqu'à 540/540)
• Interface à déconnexion rapide durable (QDI)
• Positionnement automatique de la largeur du convoyeur
• Notification de gauchissement et de désalignement du circuit

Spécifications du testeur

• Points de test analogiques/hybrides : 2048
• Système d'exploitation : PC compatible Windows 10 avec USB
• Type de fixture : Inline ou Offline avec QDI longue durée

Composants de test standard

• Matériel de test analogique :
• Matrice de commutation de mesure 6 fils
• Sources programmables AC/DC et DC haute tension/courant
• Mesure de tension AC/DC et courant DC
• Mesure des composants R/L/C

Analyseur LED intégré
Répétabilité : 1%
Canaux LED : Jusqu'à 1080 (Haut : jusqu'à 540 / Bas : jusqu'à 540)
Connexion de la fixture : Interface à déconnexion rapide (QDI)

Composants optionnels

• Matériel analogique :
• TestJet détection d'ouverture sans vecteur
• Générateur d'ondes arbitraires
• Tests numériques :
• Architecture non multiplexée 1:1 par broche avec réglage de niveau indépendant
• Programmation du Serial Test Controller (STC)
• Alimentations DUT : 5 V@3 A, 3,3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Alimentations DPS programmables : DPS3514 (30 V max / 5 A max / 100 W max par canal, 4 CH par DPS); DPS3122 (30 V max / 10 A max / 200 W max par canal, 2 CH par DPS)
• Alimentations DUT programmables : jusqu'à 75 V / 8 A, 200 W max
• Inclut tests BScan Chain, BScan Cluster, BScan Virtual Nails, BScan Virtual Chain et tests IEEE1149.6
• Jusqu'à 8 ports série haute vitesse, flash embarqué, EEPROM, programmation MAC
• Système de gestion du rendement : YMS 4.0

Gestion des cartes
Taille PCB min. : 70 x 70 mm
Taille PCB max. : 500 x 460 mm
Épaisseur PCB : 0,6 - 5 mm

Dimensions et poids
INLINE (LxPxH) : 900 x 1180 x 1887 mm* (tour de signal exclue ; hauteur tour : 392 mm)
STANDALONE (LxPxH) : 1200 x 950 x 1850 mm
Poids INLINE : 670 kg ; Poids STANDALONE : 510 kg

Spécifications techniques

• Brand: TRI (Test Research, Inc.)
• Modèle / Série : TR5001 SII LED Series
• Points de test analogiques/hybrides : 2048
• Canaux LED max : Jusqu'à 1080 (Haut jusqu'à 540 / Bas jusqu'à 540)
• Répétabilité analyseur LED : 1%
• Connexion de fixture : Quick Disconnection Interface (QDI)
• Type de fixture : Inline ou Offline avec QDI longue durée
• Test parallèle multi-cœur : jusqu'à 4 cœurs indépendants
• Architecture non multiplexée 1:1 par broche
• Options d'alimentations DUT : plusieurs modèles DPS programmables (voir composants optionnels)
• Composants analogiques standards : matrice 6 fils, sources AC/DC programmables, mesure tension AC/DC & courant DC, mesure R/L/C
• Gestion des cartes : Min 70 x 70 mm ; Max 500 x 460 mm ; Épaisseur 0,6 - 5 mm
• Dimensions INLINE : 900 x 1180 x 1887 mm* (tour de signal exclue)
• Dimensions STANDALONE : 1200 x 950 x 1850 mm
• Poids INLINE : 670 kg ; Poids STANDALONE : 510 kg
• Système d'exploitation : PC compatible Windows 10 avec USB
• Système de gestion du rendement : YMS 4.0
