Testeur de circuit intégré TR5001E SII

pour diagnosticpour l'industrie électroniqueanalogique

Introduction
Le TR5001E SII est un testeur in‑circuit et fonctionnel automatisé conçu pour les contrôles de production PCB. Il intègre une solution MDA avec options ICT et tests fonctionnels sélectionnables afin de réduire les interventions opérateur et d’assurer un débit élevé. La plateforme ICT intègre l’auto‑calibration et l’autodiagnostic pour maintenir la fiabilité des tests sur le long terme.

Fonctionnalités

• Évolution modulaire : MDA → ICT → tests fonctionnels
• Auto‑diagnostics intégrés et fonction d’auto‑calibration
• Mesures et tests à haute vitesse et haute précision
• Interface utilisateur intuitive pour un développement de programmes rapide

Spécifications du testeur
Points de test analogiques/hybrides : TR5001E SII : 3456
TR5001E SII INLINE : 2496
Système d’exploitation : Microsoft® Windows 11
Type de fixture : Inline ou Offline (presse) ; option inline avec interface de déconnexion rapide à longue durée de vie

Composants de test standard

• Matériel analogique :
• Matrice de commutation de mesure 6 fils
• Sources programmables AC/DC/DC haute tension et courant
• Mesure de tension AC/DC et courant DC
• Mesure de composants R/L/C

Composants optionnels

• Matériel analogique :
• Détection d’ouverture sans vecteur TestJet
• Générateur d’ondes arbitraires
• Tests numériques :
• Architecture 1:1 par broche non multiplexée avec réglage de niveau indépendant par broche
• Alimentations DUT : 5 V@3 A, 3.3 V@3 A, 12 V@3 A, −12 V@1 A, 24 V@3 A
• Alimentation programmable (2 CH) : 0.2–3 V@2 A max ou 3–24 V@3 A max
• Options DPS programmables pour alimentation DUT :
  (1) DPS3514 : 30 V max / 5 A max / 100 W max par canal / 4 CH par DPS
  (2) DPS3122 : 30 V max / 10 A max / 200 W max par canal / 2 CH par DPS
  (3) APPS7508 : 75 V max / 8 A max / 200 W max
• Boundary scan : BScan chain/cluster/virtual nails/virtual chain, IEEE1149.6
• Programmation embarquée : Flash, EEPROM, MAC
• ToggleScan : technologie de test combinant BScan et fonctions vectorless pour détecter ouvertures/shorts de broches
• Système de gestion du rendement : YMS 4.0
• Standards Industry 4.0 : IPC‑Hermes‑9852, IPC‑CFX

Gestion des cartes
Taille PCB max :
TR5001E SII : Standard — 420 x 300 mm ; Option — 600 x 350 mm
TR5001E SII INLINE : Standard — 450 x 300 mm ; Option — 500 x 360 mm
Épaisseur PCB : 0,6–5 mm


Dimensions
LxPxH :

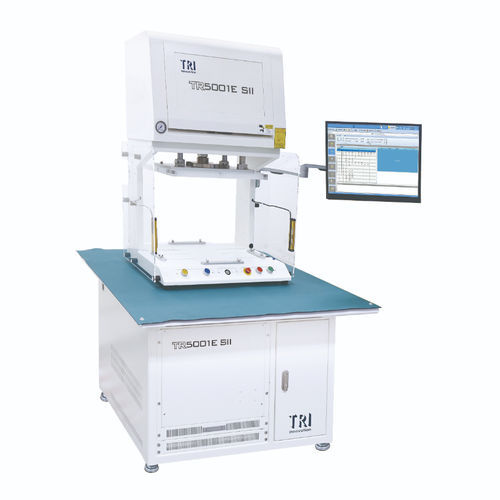

TR5001E SII : 1000 x 900 x 1680–1700 mm

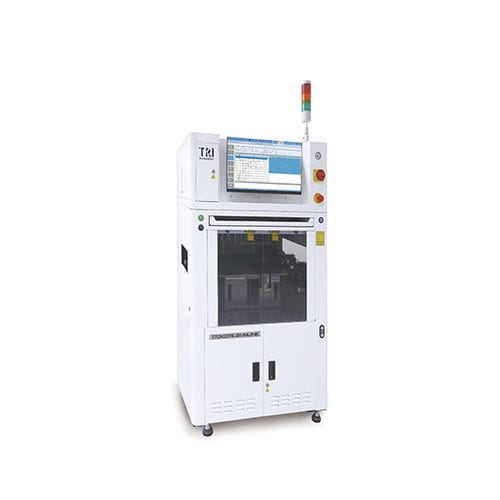

TR5001E SII INLINE : 900 x 900 x 1640 mm
Remarque : tour de signal non incluse ; hauteur tour de signal : 392 mm
Poids :
TR5001E SII : 200 kg
TR5001E SII INLINE : 480 kg

Composants de test standard / Divers

• Inclut MDA avec options ICT et tests fonctionnels
• Auto‑calibration intégrée et autodiagnostics
• Mesure et test à haute vitesse et précision

Téléchargements / Contenu réservé
Veuillez vous connecter pour accéder au contenu réservé (téléchargements produits disponibles dans l’espace membre).

Caractéristiques techniques

• Modèle : TR5001E SII
• Points de test analogiques/hybrides : 3456 (TR5001E SII) ; 2496 (TR5001E SII INLINE)
• Système d’exploitation : Microsoft Windows 11
• Type de fixture : Inline ou Offline (option inline avec interface de déconnexion rapide longue durée)
• Matériel analogique standard : matrice 6 fils ; sources programmables AC/DC/DC ; mesure tension AC/DC et courant DC ; mesure R/L/C
• Optionnel : TestJet, générateur d’ondes arbitraires, modules DPS, boundary scan, programmation embarquée, ToggleScan
• Yield Management : YMS 4.0
• Standards : IPC‑Hermes‑9852, IPC‑CFX
• Taille PCB max et épaisseur comme indiqué ci‑dessus
• Dimensions et poids comme indiqué ci‑dessus
