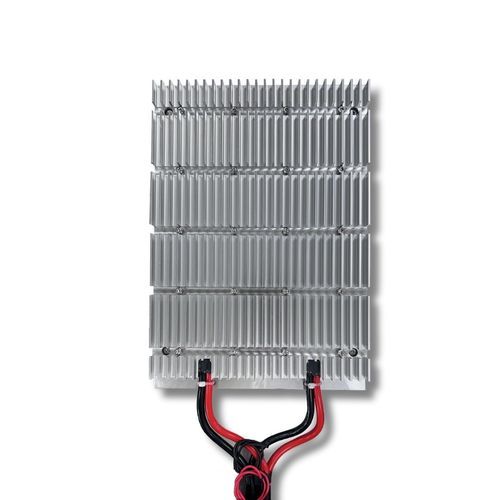

Charge électronique DC TTE

Brève description

• Émulateur de charge thermique modulaire pour processeurs haute puissance (CPU, GPU) et composants serveur
• Conçu pour les essais à l'échelle baie et la validation du refroidissement par immersion
• Puissance modulable pour atteindre des configurations de baie (~12 000 W)
• Taille module : 200×275×35 mm (par module)

Présentation

• L'émulateur de test thermique (TTE) est un véhicule de test thermique (TTV) conçu pour reproduire la dissipation thermique des processeurs et dispositifs semi-conducteurs haute performance en vue d'évaluations R&D et de validations en centre de données.
• Plusieurs modules TTV se combinent pour simuler la charge thermique totale d'une carte, d'une baie ou d'une armoire, permettant une évaluation thermique système avant la disponibilité du matériel de production.
• Applicable aux évaluations de refroidissement par air, liquide, plaque froide et immersion en environnement laboratoire ou quasi-industriel.

Caractéristiques principales

• Simulation thermique précise : profils de puissance thermique en temps réel pour charges CPU, GPU, HPC et serveurs AI, extensibles à l'échelle baie.
• Conception à ailettes : améliore le transfert thermique en convection et en immersion pour une dissipation représentative.
• Compatibilité systèmes de refroidissement : intégration avec réservoirs d'immersion, boucles de refroidissement liquide, plaques froides et baies ventilées.
• Intégration en baie : formats mécaniques et électriques adaptés à une installation rapide dans racks et systèmes serveur.

Avantages

• Permet la validation et l'optimisation des stratégies thermiques pour l'électronique haute densité et les infrastructures AI/HPC.
• Réduit coûts et délais de développement en simulant des charges thermiques réalistes sans composants finaux.
• Facilite la qualification des solutions d'immersion et des systèmes de refroidissement liquide avancés pour déploiements en centres de données.

Applications

• Profilage de performances et thermique des CPU, GPU et composants HPC sous scénarios de charge contrôlés.
• Développement et validation de systèmes de refroidissement, dissipateurs et unités CDU pour baies et armoires.
• Laboratoires R&D, mise en scène de centres de données, vérifications thermiques pré-production et tests de qualification.

Spécifications de l'émulateur thermique (table)
Puissance de sortie | Tension (V) | Courant (A) | Dimensions (mm)
1600 W | 50 V | 32 A | 200×275×35 (1 module)
3200 W | 50 V | 64 A | 200×275×35 (2 modules)
4800 W | 50 V | 96 A | 200×275×35 (3 modules)
9600 W | 50 V | 128 A | 200×275×35 (4 modules)
Personnalisable jusqu'à ~12 000 W (baie) | 50 V | jusqu'à 200 A | configurable


Personnalisation

• Tension, courant, nombre de modules et agencement mécanique peuvent être adaptés aux scénarios de test et architectures de baie spécifiques.

Caractéristiques / spécifications techniques

• Modules standard : 1600 W (50 V, 32 A) — taille module 200×275×35 mm
• Combinaisons modulaires : 1–4 modules standards (extensibles à l'échelle baie via assemblages multiples)
• Configurations sur mesure : possibilités de puissances supérieures et conceptions spécifiques (sur demande)
• Environnements cibles : laboratoires R&D, salles serveurs, clusters HPC/AI, bancs d'essai pour refroidissement par immersion
• Fonctionnalités : contrôle précis de la température, surface alésée/ailettée pour dissipation, compatibilité immersion et refroidissement liquide
