Présentation du produit

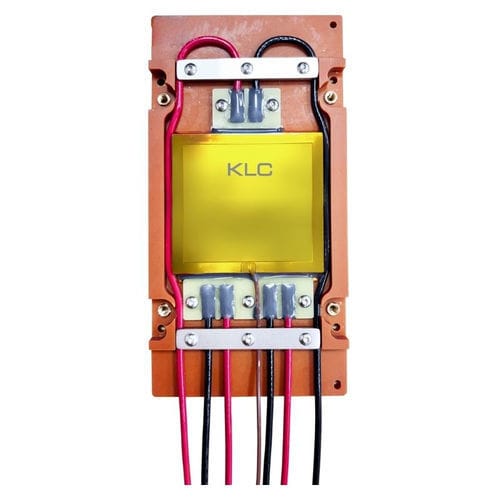

Le TTV KLC à très haute puissance avec socle de montage en bakélite est un simulateur thermique de laboratoire conçu pour fixer solidement des plaques froides refroidies par liquide et reproduire des charges thermiques contrôlées jusqu'à 12 800 W pour la validation thermique IA, HPC, CPU/GPU et systèmes haute densité.

Résumé
Ce TTV intègre une plaque de montage en bakélite pour réduire les mouvements mécaniques et les fuites thermiques, offrant une interface plane et reproductible pour la validation des cold plates et les essais de refroidissement liquide.

Caractéristiques principales

• Socle en bakélite pour montage : surface d'attache directe avec entraxes de boulonnage configurables pour garantir un contact mécanique stable.
• Validation thermique : pression de contact constante entre élément chauffant et plaque froide pour des mesures reproductibles.
• Puissance de sortie réglable : variantes réglables 12–600 V et unités fixes 110 V / 220 V ; plages de puissance de quelques watts jusqu'à 12 800 W.
• Options de capteurs de température : prise en charge de NTC ou RTD intégrés, monopoint ou multipoint, pour une surveillance en temps réel.
• Personnalisation complète : dimensions sur mesure (standard 30×30 mm à 80×80 mm ou selon empreinte), densité de puissance, plages de tension, entraxes et configurations de montage.

Tableau principal (extrait)
Dimensions A × B (mm) | Tension réglable (V) | Courant max (A) | Puissance max (W)
30 × 30 | 12–600 | 15.0 | 1800
35 × 35 | 12–600 | 21.0 | 2450
40 × 40 | 12–600 | 14.0 | 3200
50 × 50 | 12–600 | 10.4 | 5000
60 × 60 | 12–600 | 12.5 | 7200
80 × 80 | 12–600 | 50.6 | 12800

Comment choisir votre TTV

• Plage de puissance cible (W) : définissez la charge thermique maximale à simuler en fonction du DUT.
• Tension d'alimentation (V) : précisez l'alimentation disponible (12–600 V réglable ou 110/220 V fixe).
• Surveillance de la température : indiquez le type de capteur souhaité (NTC/RTD) et monopoint ou multipoint.
• Contraintes mécaniques et configuration de refroidissement : fournissez l'espace disponible, l'empreinte de montage et le mode de refroidissement (air, cold plate, immersion, OAM).

Configurations puissance–tension disponibles — 12V ~ 600V (données)
Dimensions (mm) | Tension réglable (V) | Plage de puissance (W) | Courant max (A)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6
30 x 30 | 24 ~ 80 | 15 ~ 800 | 10
30 x 30 | 48 ~ 120 | 20 ~ 1600 | 15
30 x 30 | 80 ~ 200 | 50 ~ 2000 | 16
30 x 30 | 120 ~ 250 | 100 ~ 2000 | 16
30 x 30 | 200 ~ 400 | 300 ~ 2000 | 7
30 x 30 | 250 ~ 600 | 450 ~ 2000 | 7
35 x 35 | 12 ~ 48 | 5 ~ 400 | 10
35 x 35 | 24 ~ 80 | 15 ~ 1000 | 14
35 x 35 | 48 ~ 120 | 30 ~ 2000 | 20
35 x 35 | 80 ~ 200 | 100 ~ 2200 | 20
35 x 35 | 120 ~ 250 | 200 ~ 2500 | 12
35 x 35 | 200 ~ 400 | 500 ~ 2500 | 8
35 x 35 | 250 ~ 600 | 750 ~ 2500 | 6
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 13
40 x 40 | 48 ~ 120 | 60 ~ 2000 | 19
40 x 40 | 80 ~ 200 | 80 ~ 2400 | 20
40 x 40 | 120 ~ 250 | 200 ~ 3000 | 16
40 x 40 | 200 ~ 400 | 500 ~ 3200 | 11
40 x 40 | 250 ~ 600 | 800 ~ 3200 | 11
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1000 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 17
50 x 50 | 80 ~ 200 | 150 ~ 2500 | 15
50 x 50 | 120 ~ 250 | 300 ~ 4000 | 19
50 x 50 | 200 ~ 400 | 850 ~ 4500 | 10
50 x 50 | 250 ~ 600 | 1400 ~ 5000 | 11
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15
60 x 60 | 80 ~ 200 | 200 ~ 2400 | 13
60 x 60 | 120 ~ 250 | 450 ~ 3600 | 15
60 x 60 | 200 ~ 400 | 1300 ~ 4600 | 12
60 x 60 | 250 ~ 600 | 2000 ~ 5000 | 12.5
80 x 80 | 12 ~ 48 | 10 ~ 450 | 10
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16
80 x 80 | 48 ~ 120 | 80 ~ 2000 | 20
80 x 80 | 80 ~ 200 | 200 ~ 3000 | 19
80 x 80 | 120 ~ 250 | 400 ~ 4000 | 21
80 x 80 | 200 ~ 400 | 1200 ~ 6000 | 19
80 x 80 | 250 ~ 600 | 1800 ~ 8000 | 15

Configurations 110V / 220V (extrait)
Voltage (V) | Dimensions (mm) | Puissances sélectionnables (W)
110 | 30 x 30 | 80, 260, 1500
110 | 35 x 35 | 130, 550, 2100
110 | 40 x 40 | 150, 400, 2000
110 | 50 x 50 | 250, 500, 2000
110 | 60 x 60 | 360, 740, 1500
110 | 80 x 80 | 320, 660, 2400
220 | 30 x 30 | 320, 1000
220 | 35 x 35 | 540, 2200
220 | 40 x 40 | 600, 1600
220 | 50 x 50 | 1000, 2000
220 | 60 x 60 | 1500, 3000, 6000
220 | 80 x 80 | 1300, 2600, 9600

Points forts techniques

• Socle en bakélite : fixation directe sur plaque froide avec entraxes adaptés.
• Options de tension : 12–600 V réglable ou 110 / 220 V fixe.
• Haute puissance : sortie totale jusqu'à 12 800 W.
• Tailles personnalisables : 30×30 mm à 80×80 mm ou sur mesure.
• Câblage et capteurs : prise en charge de câblage haute tension certifié (ex. UL 12AWG/16AWG) et capteurs NTC/RTD intégrés en option.

Applications

• Tests de performance de cold plates et systèmes de refroidissement liquide pour IA/HPC
• Évaluation des matériaux TIM
• Benchmarking de chambres à vapeur et dissipateurs
• Validation de conceptions immersion et OAM
• Développement et validation en laboratoire de solutions de refroidissement

Notes
Le TTV est conçu pour fournir une simulation thermique reproductible de niveau laboratoire avec un montage mécanique sécurisé afin d'éliminer les instabilités pendant les essais. Des entraxes de boulonnage, fonctions de montage et configurations puissance/tension personnalisées sont disponibles pour s'adapter aux empreintes de plaques froides spécifiques.

Caractéristiques / spécifications techniques

• Modèle : Thermal Test Vehicle (TTV)
• Puissance maximale sélectionnable : jusqu'à 12 800 W
• Socle de montage standard : plaque de bakélite
• Dimensions standard : 30×30, 35×35, 40×40, 50×50, 60×60, 80×80 mm (sur mesure disponible)
• Tension : 12–600 V réglable ou 110 V / 220 V fixe
• Surveillance température : support NTC / RTD monopoint ou multipoints
• Câblage : support UL 12AWG / 16AWG selon configuration
• Applications principales : validation cold plate, tests refroidissement liquide, tests TIM, benchmarking vapor chamber
