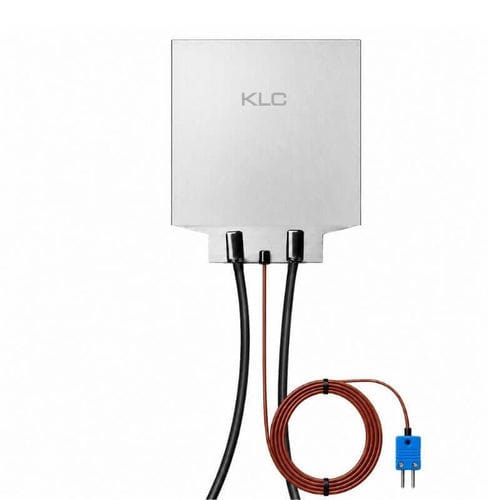

Charge électronique forte puissance Thin Plate TTV

DC

Résumé
Le Thin Plate TTV (Thermal Test Vehicle) est un module de charge thermique à plaque mince basé sur KLC TTV 2.0, conçu pour générer une chaleur réglable et reproductible via contrôle de tension pour la validation thermique au niveau puce et système, l'analyse de points chauds et le benchmarking des systèmes de refroidissement.

Fonctionnalités principales

• Charge thermique réglable avec précision via la tension d'entrée
• Prise en charge d'applications à flux thermique faible à élevé et de configurations multizone
• Fonctionnement sûr et reproductible par augmentation de tension par paliers
• Capteurs de température intégrés optionnels pour surveillance temps réel (NTC, RTD ou thermocouple)
• Empreintes standard 30×30 à 80×80 mm et dimensions personnalisées disponibles
• Options tension : plage CC réglable (ex. 12–600 V) ou modèles fixes 110 V / 220 V

Fonctionnement et surveillance
Le TTV ajuste la puissance thermique en faisant varier la tension d'entrée ; compatible avec alimentations CC réglables. Pour des essais sûrs et reproductibles, commencer à faible tension et augmenter par paliers jusqu'à la puissance cible. Les capteurs intégrés, si spécifiés, fournissent un retour thermique en temps réel pour le contrôle, la protection et les tests de fiabilité.

Options de personnalisation

• Empreintes mécaniques personnalisées (standard : 30×30, 35×35, 40×40, 50×50, 60×60, 80×80 mm)
• Spécification de la puissance cible et de la densité de puissance (W/cm²) pour conceptions à haut flux thermique
• Configurations à tension fixe ou réglable
• Options de capteurs intégrés : NTC, RTD, thermocouple
• Personnalisation du montage, des interfaces et du layout ; options multizone avec alimentation indépendante
• Conceptions thermiques spécifiques selon application (refroidissement liquide, caloduc, plaque froide, tests de serveurs IA)

Comment choisir votre TTV

• Définir la plage de puissance cible et la tension de fonctionnement requises pour votre scénario de test
• Spécifier la taille de l'empreinte, la densité de puissance nécessaire (W/cm²) et les contraintes de montage/interface
• Indiquer les besoins de surveillance de température et le type de capteur souhaité
• Demander une recommandation technique : KLC proposera la configuration optimale et fournira une fiche technique complète

FAQ

• Q1 : Qu'est‑ce qu'un Thin Plate TTV ? Un module de charge thermique de précision simulant la génération de chaleur au niveau puce/système pour validation des solutions de refroidissement et tests de hotspots.
• Q2 : Comment contrôler la puissance ? Par la variation de la tension d'entrée ; démarrer bas et augmenter par paliers pour atteindre la charge thermique cible en toute sécurité.
• Q3 : Quelle plage de puissance ? De quelques watts à plusieurs kW selon l'empreinte et la configuration ; jusqu'à ≈ 4 200 W pour 80×80 mm selon configuration.
• Q4 : Peut-on surveiller la température ? Oui — capteurs intégrés optionnels fournissent un retour en temps réel.
• Q5 : Quelles tailles sont disponibles ? Empreintes standard 30×30 à 80×80 mm ; dimensions personnalisées sur demande.
• Q6 : Le TTV est‑il personnalisable ? Oui — dimensions, puissance, densité, type de tension, capteurs, montage et conception thermique peuvent être spécifiés.

Configurations disponibles (tension réglable 12V~600V)
En-tête : Dimensions (mm) | Tension réglable (V) | Plage de puissance (W) | Courant max (A)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6.0
30 x 30 | 24 ~ 80 | 15 ~ 600 | 8.6
30 x 30 | 48 ~ 120 | 20 ~ 600 | 8.6
30 x 30 | 80 ~ 200 | 50 ~ 600 | 3.6
30 x 30 | 120 ~ 250 | 100 ~ 600 | 3.6
30 x 30 | 200 ~ 400 | 300 ~ 600 | 2.0
30 x 30 | 250 ~ 600 | 450 ~ 600 | 2.0
35 x 35 | 12 ~ 48 | 10 ~ 400 | 8.3
35 x 35 | 24 ~ 80 | 30 ~ 800 | 12.0
35 x 35 | 48 ~ 120 | 30 ~ 800 | 12.0
35 x 35 | 80 ~ 200 | 80 ~ 880 | 4.5
35 x 35 | 120 ~ 250 | 200 ~ 900 | 4.5
35 x 35 | 200 ~ 400 | 500 ~ 900 | 3.2
35 x 35 | 250 ~ 600 | 750 ~ 900 | 3.2
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8.0
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 12.5
40 x 40 | 48 ~ 120 | 80 ~ 1000 | 12.5
40 x 40 | 80 ~ 200 | 80 ~ 1000 | 5.6
40 x 40 | 120 ~ 250 | 200 ~ 1000 | 5.6
40 x 40 | 200 ~ 400 | 500 ~ 1000 | 3.6
40 x 40 | 250 ~ 600 | 800 ~ 1000 | 3.6
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1050 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 16.6
50 x 50 | 80 ~ 200 | 150 ~ 1600 | 8.0
50 x 50 | 120 ~ 250 | 300 ~ 1600 | 8.0
50 x 50 | 200 ~ 400 | 850 ~ 1800 | 6.0
50 x 50 | 250 ~ 600 | 1300 ~ 2000 | 6.5
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6.0
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10.0
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15.0
60 x 60 | 80 ~ 200 | 200 ~ 2000 | 11.1
60 x 60 | 120 ~ 250 | 450 ~ 2000 | 8.0
60 x 60 | 200 ~ 400 | 1300 ~ 2400 | 8.7
60 x 60 | 250 ~ 600 | 2000 ~ 2400 | 8.7
80 x 80 | 12 ~ 48 | 10 ~ 450 | 9.6
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16.0
80 x 80 | 48 ~ 120 | 80 ~ 2200 | 19.7
80 x 80 | 80 ~ 200 | 200 ~ 2200 | 18.2
80 x 80 | 120 ~ 250 | 400 ~ 3450 | 13.1
80 x 80 | 200 ~ 400 | 1200 ~ 4200 | 10.6
80 x 80 | 250 ~ 600 | 1900 ~ 4200 | 10.6

Options 110 V / 220 V (modèles à tension fixe)
En-tête : Tension (V) | Dimensions (mm) | Puissance sélectionnable (W)
110 | 30 x 30 | 80, 260
110 | 35 x 35 | 130, 550
110 | 40 x 40 | 150, 400
110 | 50 x 50 | 250, 500
110 | 60 x 60 | 360, 740, 1500
110 | 80 x 80 | 320, 660, 2400
220 | 30 x 30 | 320
220 | 35 x 35 | 540
220 | 40 x 40 | 600
220 | 50 x 50 | 1000
220 | 60 x 60 | 1500
220 | 80 x 80 | 1300, 2600

Caractéristiques techniques

• Marque : KLC Corporation
• Modèle / série : Thin Plate TTV (basé sur KLC TTV 2.0)
• Empreintes standard : 30×30 à 80×80 mm (personnalisables)
• Plage de tension réglable : ex. 12–600 V DC
• Options tension fixe : 110 V, 220 V
• Puissances sélectionnables selon configuration (max rapporté ≈ 4 200 W)
• Capteurs intégrés optionnels : NTC, RTD, thermocouple
• Applications typiques : simulation thermique de puces, tests de hotspots, validation de refroidissement pour GPU/CPU/IA, évaluation thermique de centres de données, R&D
