Charge électronique AC KLC TTV 2.0

Résumé

• Basé sur KLC TTV 2.0
• Simulation de points chauds multizones
• Support à densité de puissance ultra-élevée
• Validation des chiplets et des accélérateurs d'IA
• Assistance complète à la personnalisation
• Configuration de capteur intégrée

Description détaillée
Le véhicule d'essai thermique multizone KLC TTV 2.0 est construit sur la plateforme standardisée KLC TTV 2.0 de nouvelle génération. Il intègre une configuration de zones de puissance indépendantes, des modèles de chauffage personnalisés, une surveillance de température multipoint et des solutions de contrôle intégrées. Conçu pour reproduire des distributions thermiques réalistes des processeurs d'IA, GPU, CPU, chiplets et HBM, il permet la validation des performances des plaques froides, du refroidissement liquide, du refroidissement direct sur puce, du refroidissement par immersion et du refroidissement biphasique avec grande précision.

La plateforme TTV 2.0 vise à réduire les délais de développement grâce à des dimensions et une épaisseur standardisées, une architecture modulaire et une structure hybride à haute conductivité optimisée pour des tests thermiques rigoureux. Elle supporte des densités de puissance très élevées pour émuler des points chauds localisés sur des composants hétérogènes modernes.

Caractéristiques principales

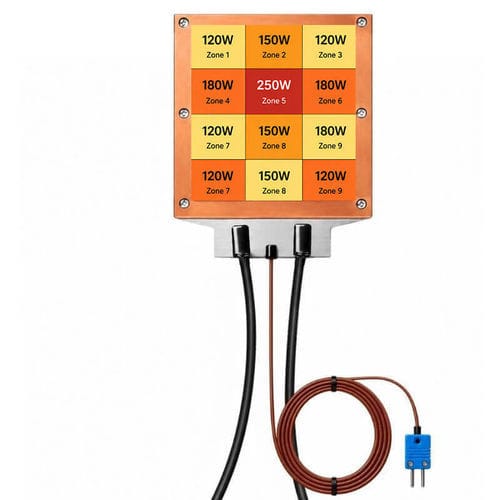

• Configuration d'alimentation multizone (supporte généralement 15 ou 25 zones, personnalisable)
• Zones d'alimentation personnalisées pour émuler GPU, CPU, chiplets et mémoire HBM
• Configuration de capteur flexible : thermocouples de type T intégrés, capteurs RTD en option et configurations personnalisées
• Système de contrôleur intégré pour contrôle de température, surveillance de puissance et contrôle multizone
• Alimentation secteur réglable : compatible entrée 110/220 V AC et sortie réglable 0–260 V AC
• Puissance de sortie réglable avec prise en charge de densités élevées et très hautes (ex. 150–300 W/cm² ; 500–1000+ W/cm² sur projet)
• Structure hybride à faible résistance thermique et capteurs de température 100 % intégrés (type T)

Avantages techniques

• Précision de simulation thermique élevée pour gradients thermiques et points chauds proches du silicium réel
• Contrôle indépendant des zones permettant d'explorer de nombreux scénarios de charge
• Haute fiabilité pour densités extrêmes au-delà des besoins de production typiques
• Conceptions multizones personnalisées pour la simulation de puces de grande taille
• Plateforme standardisée accélérant la R&D et réduisant les délais de livraison

Applications principales

• Validation thermique de serveurs d'IA
• Développement de processeurs et d'accélérateurs d'IA
• Simulation de points chauds GPU
• Caractérisation thermique de processeurs et puces (ASIC, chiplets)
• Validation de plaques froides, refroidissement liquide, diphasique et immersion
• Évaluation du refroidissement HBM et tests de systèmes de refroidissement avancés

Configurations puissance-tension (extraites des tableaux de configuration)
Table A – Véhicule d'essai thermique (TTV) super haute puissance 12V~600V
Dimensions (mm) | Tension réglable (V) | Plage de puissance (W) | Courant maximal (A)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6
30 x 30 | 24 ~ 80 | 15 ~ 800 | 10
30 x 30 | 48 ~ 120 | 20 ~ 1600 | 15
30 x 30 | 80 ~ 200 | 50 ~ 2000 | 16
30 x 30 | 120 ~ 250 | 100 ~ 2000 | 16
30 x 30 | 200 ~ 400 | 300 ~ 2000 | 7
30 x 30 | 250 ~ 600 | 450 ~ 2000 | 7
35 x 35 | 12 ~ 48 | 5 ~ 400 | 10
35 x 35 | 24 ~ 80 | 15 ~ 1000 | 14
35 x 35 | 48 ~ 120 | 30 ~ 2000 | 20
35 x 35 | 80 ~ 200 | 100 ~ 2200 | 20
35 x 35 | 120 ~ 250 | 200 ~ 2500 | 12
35 x 35 | 200 ~ 400 | 500 ~ 2500 | 8
35 x 35 | 250 ~ 600 | 750 ~ 2500 | 6
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 13
40 x 40 | 48 ~ 120 | 60 ~ 2000 | 19
40 x 40 | 80 ~ 200 | 80 ~ 2400 | 20
40 x 40 | 120 ~ 250 | 200 ~ 3000 | 16
40 x 40 | 200 ~ 400 | 500 ~ 3200 | 11
40 x 40 | 250 ~ 600 | 800 ~ 3200 | 11
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1000 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 17
50 x 50 | 80 ~ 200 | 150 ~ 2500 | 15
50 x 50 | 120 ~ 250 | 300 ~ 4000 | 19
50 x 50 | 200 ~ 400 | 850 ~ 4500 | 10
50 x 50 | 250 ~ 600 | 1400 ~ 5000 | 11
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15
60 x 60 | 80 ~ 200 | 200 ~ 2400 | 13
60 x 60 | 120 ~ 250 | 450 ~ 3600 | 15
60 x 60 | 200 ~ 400 | 1300 ~ 4600 | 12
60 x 60 | 250 ~ 600 | 2000 ~ 5000 | 12.5
80 x 80 | 12 ~ 48 | 10 ~ 450 | 10
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16
80 x 80 | 48 ~ 120 | 80 ~ 2000 | 20
80 x 80 | 80 ~ 200 | 200 ~ 3000 | 19
80 x 80 | 120 ~ 250 | 400 ~ 4000 | 21
80 x 80 | 200 ~ 400 | 1200 ~ 6000 | 19
80 x 80 | 250 ~ 600 | 1800 ~ 8000 | 15

Table B – Véhicule d'essai thermique (TTV) super haute puissance 110V / 220V
Tension (V) | Dimensions (mm) | Puissance sélectionnable (W)
110 | 30 x 30 | 80, 260, 1500
110 | 35 x 35 | 130, 550, 2100
110 | 40 x 40 | 150, 400, 2000
110 | 50 x 50 | 250, 500, 2000
110 | 60 x 60 | 360, 740, 1500
110 | 80 x 80 | 320, 660, 2400
220 | 30 x 30 | 320, 1000
220 | 35 x 35 | 540, 2200
220 | 40 x 40 | 600, 1600
220 | 50 x 50 | 1000, 2000
220 | 60 x 60 | 1500, 3000, 6000
220 | 80 x 80 | 1300, 2600, 9600

Options personnalisables

• Dimensions et épaisseur (standard 30 × 30 mm à 80 × 80 mm ou autres sur demande)
• Configuration de la zone de chauffage et nombre de zones
• Configuration d'alimentation multizone et densité de puissance (W/cm²)
• Tension de fonctionnement fixe ou réglable
• Options de capteurs intégrés : thermocouple type T, RTD, NTC ou autres
• Personnalisation du dispositif de montage, des connecteurs et de la mise en page
• Conception thermique spécifique (plaque froide, refroidissement liquide, caloduc, immersion)

FAQ (extraits techniques)

• Différence entre TTV multizone et standard : le TTV multizone permet un contrôle indépendant de puissance et densité par zone, simulant la distribution thermique non uniforme des architectures modernes.
• Configurations standards : 15 et 25 zones (d'autres configurations disponibles selon besoins).
• Capteurs et surveillance : prise en charge de régulateurs multizones, surveillance multipoint et alimentations réglables.
• Systèmes validés : plaques froides, refroidissement liquide, refroidissement diphasique, serveurs d'IA, GPU, processeurs et accélérateurs.
• Délai de livraison indicatif : environ 6–8 semaines selon la complexité du projet.

Caractéristiques / spécifications techniques

• Modèle / série : KLC TTV 2.0
• Marque : KLC Corporation
• Type : Véhicule d'essai thermique multizone (Thermal Test Vehicle, TTV)
• Zones : configurations standard 15 ou 25 zones (personnalisable)
• Dimensions standard proposées : 30×30 mm à 80×80 mm (autres sur demande)
• Tension d'entrée : compatible 110 / 220 V AC (selon configuration)
• Sortie réglable : 0–260 V AC (selon configuration)
• Plage de puissance : configurations de quelques W jusqu'à plusieurs milliers de W selon taille et tension (voir tableaux)
• Densité de puissance : options 150–300 W/cm² (haute) ; 500–1000+ W/cm² (très haute, sur projet)
• Capteurs : thermocouples type T intégrés, RTD en option, autres capteurs disponibles
• Surveillance et contrôle : contrôleur multizone intégré, surveillance multipoint
• Structure : plate-forme standardisée TTV 2.0 ; structure hybride à haute conductivité et faible résistance thermique
• Personnalisation : dimensions, épaisseur, connecteurs, montage, configuration de zones, densité, tension, capteurs
• État produit : NOUVEAU (mention explicite "NOUVEAU | Brevet en instance" sur la fiche produit)
• Temps de livraison indicatif : ~6–8 semaines selon complexité
