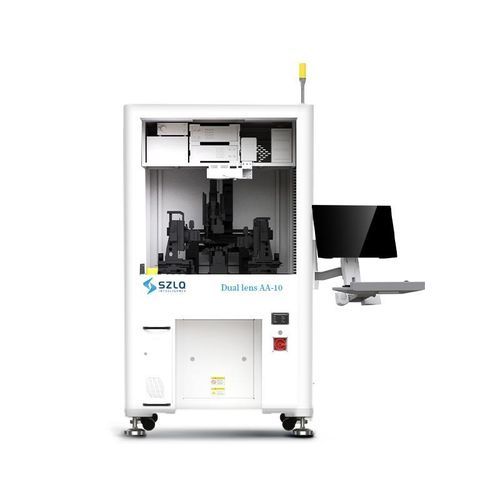

Système d'alignement optique Dual lens AA-10

pour dispositif optiquede matrice de fibres optiques et de guide d'ondeindustriel

Dual-lens AA-10 est un équipement d'alignement actif destiné aux produits de couplage synchrone à double lentille. Il intègre deux systèmes d'assemblage actif à six degrés de liberté de haute précision, un plateau porte-pièce à température contrôlée et une guidance visuelle. Le design privilégie la compatibilité et la stabilité avec des outillages à changement rapide et une commutation logicielle pour supporter plusieurs références de machine.

Fonctions clés

• Deux ensembles de systèmes d'assemblage actif à six degrés de liberté de haute précision
• Plateau porte-pièce à température contrôlée de haute précision
• Guidage visuel de haute précision avec étalonnage visuel haut et bas
• Rétroaction précise de la force de pression des lentilles
• Distribution automatique et polymérisation UV automatique
• Système d'amortissement par sustentation pneumatique à haute efficacité
• Outillages à changement rapide et commutation logicielle pour compatibilité multi-modèles

Options supplémentaires / fonctionnalités

• Personnalisation
• Localisation
• Calibration automatique

Domaines d'application

• Photonique
• Dispositifs de puissance
• Équipements RF micro-ondes
• Secteur des véhicules à nouvelle énergie

Avantages / composants

• Contrôle de la force de la buse combiné à l'adsorption sous vide
• Composants de positionnement visuel haut et bas
• Outillages produit
• Composants de distribution et modules vision haut / polymérisation UV
• Source de pression positive : Pression ≥ 0,5 MPa ; diamètre de raccord : 8 mm
• Source de pression négative : Degré de vide ≤ -80 kPa ; diamètre de raccord : 8 mm (pompe à vide en option)

Caractéristiques techniques

• Contrôle de la température du plateau : 20 ~ 80 °C, ±0,5 °C (en option)
• Précision de positionnement répétable des axes linéaires couplés : ±100 nm
• Poids de l'équipement : env. 650 kg
