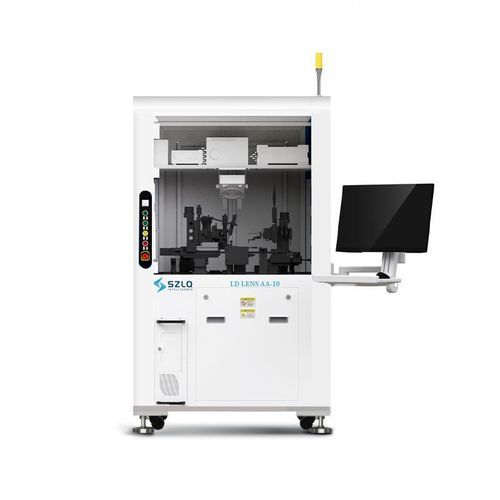

Système d'alignement de haute précision LD LENS AA-10

automatique

Présentation :
Le LD LENS AA-10 est un système de couplage et de positionnement haute précision conçu pour l'accouplement et la pose LD LENS, offrant un accouplement actif à six degrés de liberté et des fonctions d'automatisation et de contrôle intégrées pour une production stable et reproductible.

Fonctions et caractéristiques clés :

• Accouplement et pose actifs à six degrés de liberté
• Porte-pièce à contrôle de température pour stabiliser le procédé
• Système de guidage visuel haute précision avec composants de positionnement haut/bas
• Retour de pression précis sous LENS
• Contrôle de la force de buse combiné à l'adsorption sous vide
• Distribution automatique de colle et polymérisation UV automatique pour intégration du procédé
• Système d'amortissement par coussin d'air pour isolation des vibrations
• Interface logicielle conviviale, changement rapide de recettes et grande compatibilité
• Remplacement aisé des outillages pour passer de la validation en petite série à la production de masse
• Configuration personnalisable avec fonctions d'auto-étalonnage

Domaines d'application :

• Photonique
• Dispositifs de puissance
• Équipements micro-ondes RF
• Secteur des véhicules à nouvelle énergie

Caractéristiques / spécifications techniques :

• Contrôle de la température du porte-pièce : 20~80 °C, ±0,5 °C (en option)
• Précision de positionnement répétable des axes linéaires couplés : ±100 nm
• Poids de l'équipement : env. 650 kg
• Source de pression positive : Pression ≥ 0,5 MPa ; diamètre d'entrée : 8 mm
• Source de pression négative : Degré de vide ≤ -80 kPa ; diamètre d'entrée : 8 mm (pompe à vide en option)
• Contrôle de la force de buse associé à l'adsorption sous vide
• Inclut dispositif de maintien du produit et capacités de distribution automatique
