Système d'alignement mécanique Dual lens AA-10-z

optiquepour dispositif optiquede matrice de fibres optiques et de guide d'onde

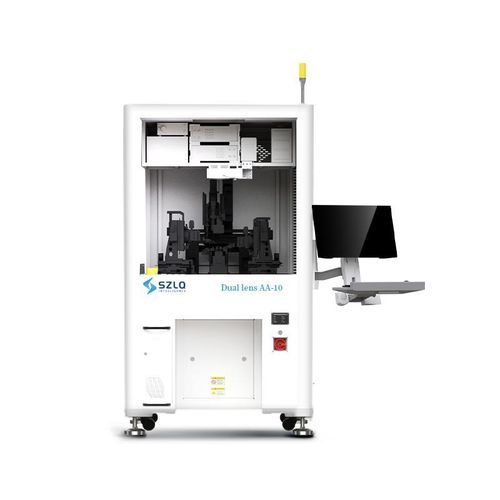

Le système double-lentille AA-10-z est un équipement d'alignement actif conçu pour le couplage synchrone de doubles lentilles. Une plateforme de positionnement nano-linéaire entraînée par moteur à entraînement direct assure une meilleure efficacité, stabilité et précision de couplage. L'équipement intègre deux systèmes d'accouplement/pose actifs haute précision à six degrés de liberté, guidage visuel haute précision, étalonnage visuel haut/bas, rétroaction de pression LENS et contrôle de force, distribution automatique et durcissement UV, ainsi qu'une table porteuse à température contrôlée en option — adapté à la validation en petites séries comme à la production en grande série.

Principales caractéristiques

• Deux systèmes actifs haute précision à six degrés de liberté pour accouplement et pose
• Plateforme de positionnement nano-linéaire à entraînement direct pour une meilleure efficacité et précision de couplage
• Guidage visuel haute précision avec étalonnage visuel haut/bas
• Rétroaction de pression LENS et contrôle de la force de contact
• Distribution de colle précise automatique et durcissement UV automatique
• Table porteuse à température contrôlée (option)
• Système d'amortissement par lévitation d'air à haute efficacité
• Interface logicielle conviviale, grande compatibilité des équipements et changement rapide des outillages
• Conception compacte pour intégration facilitée

Domaines d'application

• Photonique
• Composants de puissance
• Dispositifs micro-ondes RF
• Secteur des véhicules à nouvelle énergie

Caractéristiques / spécifications techniques

• Environnement de fonctionnement : Température 22°C ± 2°C ; Humidité 55% ± 5%
• Précision de positionnement répétable des axes linéaires d'accouplement : ±100 nm
• Poids de l'équipement : environ 650 kg
• Source de pression positive : pression ≥ 0,5 MPa ; calibre de raccord : 8 mm
• Source de pression négative : degré de vide ≤ -80 KPa ; calibre de raccord : 8 mm (pompe à vide en option)
• Suction LENS par vide avec rétroaction de contrôle de force
• Positionnement de distribution et rétroaction de contrôle de la force de contact
