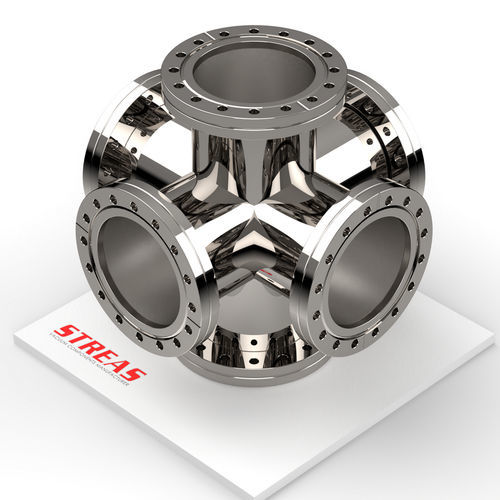

Raccord pour le vide 6C16CF-4

à brideen croixen inox 304

Raccord en croix 6 voies CF doté de brides CF, conçu pour des connexions sous vide et disponible en acier inox AISI 304.

Détails principaux :

• Ligne : CF
• Type de ligne : CF
• Type de produit : Raccords de connexion
• Matériau : AISI 304
• Finition : Polissage mécanique extérieur ; intérieur brut (soudé)

Articles disponibles :

• 6C16CF-4 : Matériau AISI 304 ; Polissage mécanique extérieur / intérieur brut ; DN 16 ; A = 76 mm (2.992 in) ; B = 38 mm (1.496 in) ; C = 34 mm (1.339 in) ; Disponibilité : Sur demande.
• 6C38CF-4 : Matériau AISI 304 ; Polissage mécanique extérieur / intérieur brut ; DN 38 ; A = 126 mm (4.961 in) ; B = 63 mm (2.48 in) ; C = 70 mm (2.756 in) ; Disponibilité : Disponibilité moyenne.
• 6C63CF-4 : Matériau AISI 304 ; Polissage mécanique extérieur / intérieur brut ; DN 63 ; A = 210 mm (8.268 in) ; B = 105 mm (4.134 in) ; C = 114 mm (4.488 in) ; Disponibilité : Faible disponibilité.
• 6C100CF-4 : Matériau AISI 304 ; Polissage mécanique extérieur / intérieur brut ; DN 100 ; A = 270 mm (10.63 in) ; B = 135 mm (5.315 in) ; C = 152 mm (5.984 in) ; Disponibilité : Disponibilité moyenne.
• 6C150CF-4 : Matériau AISI 304 ; Polissage mécanique extérieur / intérieur brut ; DN 150 ; A = 334 mm (13.15 in) ; B = 167 mm (6.575 in) ; C = 202 mm (7.953 in) ; Disponibilité : Sur demande.
• 6C200CF-4 : Matériau AISI 304 ; Polissage mécanique extérieur / intérieur brut ; DN 200 ; A = 420 mm (16.535 in) ; B = 210 mm (8.268 in) ; C = 253 mm (9.961 in) ; Disponibilité : Sur demande.

Caractéristiques / spécifications techniques :

• Raccord en croix à six voies avec brides CF
• Matériau : AISI 304
• Finition extérieure : polissage mécanique ; finition intérieure : brut (soudé)
• Type : raccord de connexion pour systèmes en ligne CF
• Articles codés disponibles pour plusieurs DN (voir la liste des articles pour les détails dimensionnels)
• Fiches : fiche produit commerciale et fiche technique disponibles (PDF)
