Raccord pour le vide Croce a 4 vie CF

à brideen croixsous vide

Présentation du produit :

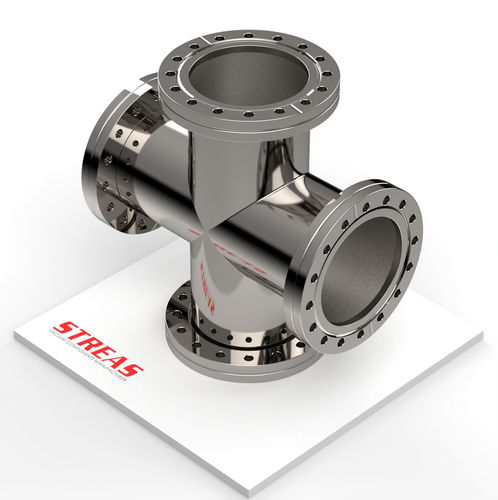

La croix 4 voies équipée de brides CF est conçue pour les connexions de lignes sous vide. Produit disponible en AISI 304 avec finition externe polie mécaniquement et surface interne brute.

Variantes disponibles :

• Code : 4C16CF-4 — Matériel : AISI 304 — Finition : Poli méc. ext. / Brut int. — DN : 16 — A : 76 mm (2.992 in) — B : 38 mm (1.496 in) — C : 34 mm (1.339 in) — Disponibilité : Faible disponibilité
• Code : 4C38CF-4 — Matériel : AISI 304 — Finition : Poli méc. ext. / Brut int. — DN : 38 — A : 126 mm (4.961 in) — B : 63 mm (2.48 in) — C : 70 mm (2.756 in) — Disponibilité : Disponibilité moyenne
• Code : 4C63CF-4 — Matériel : AISI 304 — Finition : Poli méc. ext. / Brut int. — DN : 63 — A : 210 mm (8.268 in) — B : 105 mm (4.134 in) — C : 114 mm (4.488 in) — Disponibilité : Disponibilité moyenne
• Code : 4C100CF-4 — Matériel : AISI 304 — Finition : Poli méc. ext. / Brut int. — DN : 100 — A : 270 mm (10.63 in) — B : 135 mm (5.315 in) — C : 152 mm (5.984 in) — Disponibilité : Haute disponibilité
• Code : 4C150CF-4 — Matériel : AISI 304 — Finition : Poli méc. ext. / Brut int. — DN : 150 — A : 334 mm (13.15 in) — B : 167 mm (6.575 in) — C : 202 mm (7.953 in) — Disponibilité : Faible disponibilité
• Code : 4C200CF-4 — Matériel : AISI 304 — Finition : Poli méc. ext. / Brut int. — DN : 200 — A : 420 mm (16.535 in) — B : 210 mm (8.268 in) — C : 253 mm (9.961 in) — Disponibilité : Faible disponibilité

Caractéristiques / spécifications techniques :

• Gamme : CF
• Type de gamme : CF
• Type de produit : Raccords de connexion (croix 4 voies)
• Matériau : AISI 304
• Finition : Extérieur poli mécaniquement, intérieur brut
• Brides : type CF
• Tailles disponibles (DN) : 16, 38, 63, 100, 150, 200
