Raccord pour le vide 3T series
à brideen Ten inox 304

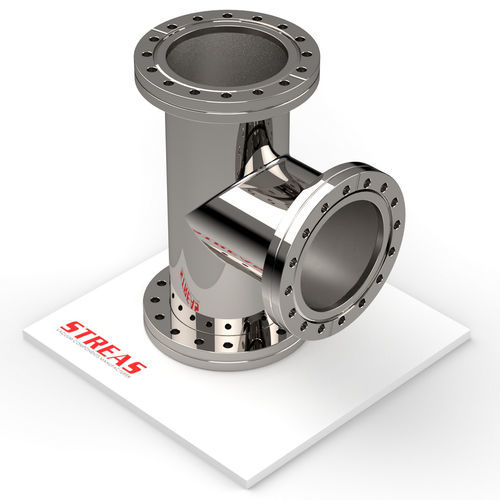

Raccord pour le vide - 3T series - Streas srl - à bride / en T / en inox 304
Raccord pour le vide - 3T series - Streas srl - à bride / en T / en inox 304
Raccord pour le vide - 3T series - Streas srl - à bride / en T / en inox 304 - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Streas srl

Caractéristiques

Application
pour le vide
Fixation
à bride
Forme
en T
Matériau
en inox 304
Autres caractéristiques
sous vide
Diamètre

Max: 200 mm
(7,874 in)

Min: 16 mm
(0,63 in)

Description

Présentation
Té à trois voies avec brides CF, conçu pour les raccordements dans les systèmes sous vide. Disponible en AISI 304 avec finition externe polie mécaniquement et intérieur brut de soudure.

Caractéristiques principales
  • Ligne : CF
  • Type de ligne : Bride CF
  • Type de produit : Raccords de connexion
  • Finition : Extérieur poli mécanique, intérieur brut

Articles disponibles
  • 3T16CF-4 — Matériau : AISI 304 ; Finition : Extérieur poli mécanique, intérieur brut ; DN : 16 ; A : 76 mm (2.992 in) ; B : 38 mm (1.496 in) ; C : 34 mm (1.339 in)
  • 3T38CF-4 — Matériau : AISI 304 ; Finition : Extérieur poli mécanique, intérieur brut ; DN : 38 ; A : 126 mm (4.961 in) ; B : 63 mm (2.48 in) ; C : 70 mm (2.756 in)
  • 3T63CF-4 — Matériau : AISI 304 ; Finition : Extérieur poli mécanique, intérieur brut ; DN : 63 ; A : 210 mm (8.268 in) ; B : 105 mm (4.134 in) ; C : 113 mm (4.449 in)
  • 3T100CF-4 — Matériau : AISI 304 ; Finition : Extérieur poli mécanique, intérieur brut ; DN : 100 ; A : 270 mm (10.63 in) ; B : 135 mm (5.315 in) ; C : 152 mm (5.984 in)
  • 3T150CF-4 — Matériau : AISI 304 ; Finition : Extérieur poli mécanique, intérieur brut ; DN : 150 ; A : 334 mm (13.15 in) ; B : 167 mm (6.575 in) ; C : 202 mm (7.953 in)
  • 3T200CF-4 — Matériau : AISI 304 ; Finition : Extérieur poli mécanique, intérieur brut ; DN : 200 ; A : 420 mm (16.535 in) ; B : 210 mm (8.268 in) ; C : 253 mm (9.961 in)

Spécifications techniques
  • Configuration : Té à trois voies avec brides CF
  • Matériau disponible : AISI 304
  • Finition standard : Extérieur poli mécanique, intérieur brut
  • Variantes DN disponibles : 16, 38, 63, 100, 150, 200
  • Documentation technique disponible en PDF (fiche commerciale et fiche technique)
