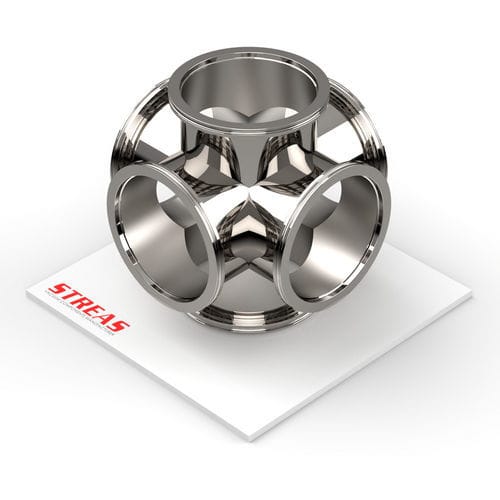

Raccord pour le vide 6C series

à brideen croixISO

Raccord à six voies avec brides ISO-K, conçu pour les connexions sur lignes de type ISO ; disponible en AISI 304. Le produit est proposé en plusieurs diamètres DN avec finitions externes/internes spécifiées.

Détails principaux

• Type : Raccords de connexion 6 voies pour brides ISO-K
• Matériau disponible : AISI 304
• Finitions : extérieur poli mécaniquement et intérieur brut ; microbillage (pour certaines tailles)

Articles

• 6C63ISOK-4 : Matériau AISI 304 ; Finition : extérieur poli mécaniquement et intérieur brut ; DN 63 ; A = 176 mm (6.929 in) ; B = 88 mm (3.465 in) ; C = 95 mm (3.74 in)
• 6C80ISOK-4 : Matériau AISI 304 ; Finition : extérieur poli mécaniquement et intérieur brut ; DN 80 ; A = 216 mm (8.504 in) ; B = 108 mm (4.252 in) ; C = 110 mm (4.331 in)
• 6C100ISOK-4 : Matériau AISI 304 ; Finition : extérieur poli mécaniquement et intérieur brut ; DN 100 ; A = 216 mm (8.504 in) ; B = 108 mm (4.252 in) ; C = 130 mm (5.118 in)
• 6C160ISOK-4 : Matériau AISI 304 ; Finition : extérieur poli mécaniquement et intérieur brut ; DN 160 ; A = 276 mm (10.866 in) ; B = 138 mm (5.433 in) ; C = 180 mm (7.087 in)
• 6C200ISOK-4 : Matériau AISI 304 ; Finition : microbillage ; DN 200 ; A = 400 mm (15.748 in) ; B = 200 mm (7.874 in) ; C = 240 mm (9.449 in)
• 6C250ISOK-4 : Matériau AISI 304 ; Finition : microbillage ; DN 250 ; A = 416 mm (16.378 in) ; B = 208 mm (8.189 in) ; C = 290 mm (11.417 in)

Caractéristiques / spécifications techniques

• Ligne : ISO-K
• Type de ligne : ISO
• Type de produit : Raccords de connexion (croix 6 voies)
• Matériau : AISI 304 (variantes indiquées dans le tableau des articles)
• Finitions : extérieur poli mécaniquement et intérieur brut ; microbillage pour certaines tailles
• Variantes DN disponibles (articles présentés) : 63, 80, 100, 160, 200, 250
• Disponibilité et niveau de stock : indiqués par article (sur demande ou disponibilité moyenne)
• Documentation technique disponible en PDF (fiche produit et fiche technique)
