Raccord pour le vide 4C63ISOK-4
à brideen croixISO

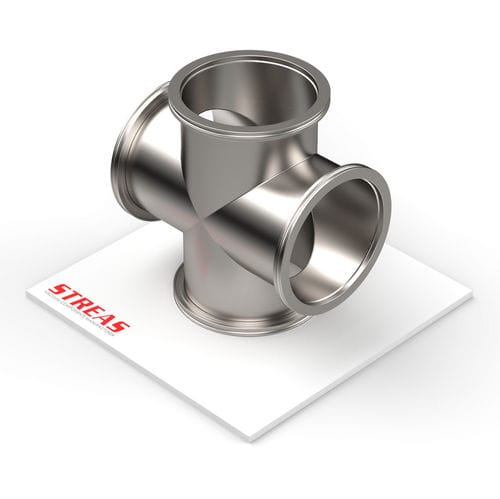

Raccord pour le vide - 4C63ISOK-4 - Streas srl - à bride / en croix / ISO
Raccord pour le vide - 4C63ISOK-4 - Streas srl - à bride / en croix / ISO
Raccord pour le vide - 4C63ISOK-4 - Streas srl - à bride / en croix / ISO - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Streas srl

Caractéristiques

Application
pour le vide
Fixation
à bride
Forme
en croix
Norme
ISO
Matériau
en acier inoxydable
Autres caractéristiques
sous vide
Diamètre

Max: 250 mm
(9,843 in)

Min: 63 mm
(2,48 in)

Description

Raccord à quatre voies avec brides ISO-K pour systèmes sous vide. Disponible en AISI 304.

Propriétés principales
  • Ligne : ISO-K
  • Type de ligne : ISO
  • Type de produit : Raccords de connexion
  • Finition : Microbillé


Articles disponibles
  • Code : 4C63ISOK-4
    • Matériaux : AISI 304
    • Finition : Microbillé
    • DN : 63
    • A : 176 mm (6.929 inch)
    • B : 88 mm (3.465 inch)
    • C : 95 mm (3.74 inch)
    • D : -
    • E : -
    • F : -
    • Disponibilité : Haute disponibilité
  • Code : 4C80ISOK-4
    • Matériaux : AISI 304
    • Finition : Microbillé
    • DN : 80
    • A : 216 mm (8.504 inch)
    • B : 108 mm (4.252 inch)
    • C : 110 mm (4.331 inch)
    • D : -
    • E : -
    • F : -
    • Disponibilité : Haute disponibilité
  • Code : 4C100ISOK-4
    • Matériaux : AISI 304
    • Finition : Microbillé
    • DN : 100
    • A : 216 mm (8.504 inch)
    • B : 108 mm (4.252 inch)
    • C : 130 mm (5.118 inch)
    • D : -
    • E : -
    • F : -
    • Disponibilité : Haute disponibilité
  • Code : 4C160ISOK-4
    • Matériaux : AISI 304
    • Finition : Microbillé
    • DN : 160
    • A : 276 mm (10.866 inch)
    • B : 138 mm (5.433 inch)
    • C : 180 mm (7.087 inch)
    • D : -
    • E : -
    • F : -
    • Disponibilité : Haute disponibilité
  • Code : 4C200ISOK-4
    • Matériaux : AISI 304
    • Finition : Microbillé
    • DN : 200
    • A : 356 mm (14.016 inch)
    • B : 178 mm (7.008 inch)
    • C : 240 mm (9.449 inch)
    • D : -
    • E : -
    • F : -
    • Disponibilité : Disponibilité moyenne
  • Code : 4C250ISOK-4
    • Matériaux : AISI 304
    • Finition : Microbillé
    • DN : 250
    • A : 416 mm (16.378 inch)
    • B : 208 mm (8.189 inch)
    • C : 290 mm (11.417 inch)
    • D : -
    • E : -
    • F : -
    • Disponibilité : Disponibilité moyenne


Caractéristiques / spécifications techniques
  • Matériau standard : AISI 304
  • Finition : Microbillé
  • Brides : ISO-K
  • Configuration : Croix (4 voies)
  • Type : Raccord de connexion pour vide
  • Tailles disponibles (DN) : 63, 80, 100, 160, 200, 250
