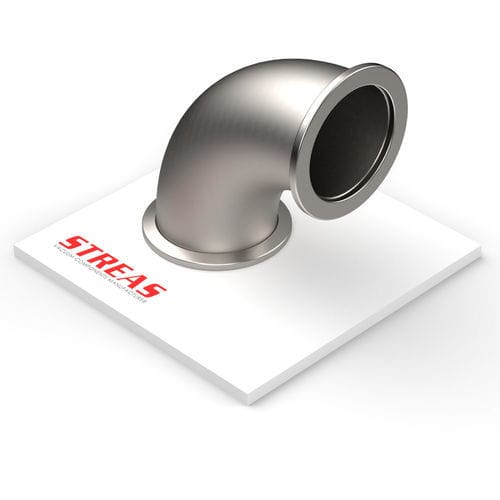

Coude de tuyauterie en acier inoxydable 90C series

90°

Le coude 90° KF est un raccord coudé à 90° muni de brides KF, conçu pour les connexions sur lignes sous vide avec raccord KF. Le produit est disponible en AISI 304 avec finition microbillée.

Articles disponibles

• 90C10KF-4 — DN 10 — Matériau : AISI 304 — Finition : Microbillée — A : 30 mm (1.181 in) — B : 30 mm (1.181 in) — C : 20 mm (0.787 in)
• 90C16KF-4 — DN 16 — Matériau : AISI 304 — Finition : Microbillée — A : 40 mm (1.575 in) — B : 30 mm (1.181 in) — C : 36 mm (1.417 in)
• 90C25KF-4 — DN 25 — Matériau : AISI 304 — Finition : Microbillée — A : 50 mm (1.969 in) — B : 40 mm (1.575 in) — C : 42 mm (1.654 in)
• 90C40KF-4 — DN 40 — Matériau : AISI 304 — Finition : Microbillée — A : 65 mm (2.559 in) — B : 55 mm (2.165 in) — C : 60 mm (2.362 in)
• 90C50KF-4 — DN 50 — Matériau : AISI 304 — Finition : Microbillée — A : 70 mm (2.756 in) — B : 75 mm (2.953 in) — C : 70 mm (2.756 in)

Caractéristiques / spécifications techniques

• Ligne : KF
• Type de ligne : KF
• Type de produit : Raccords de connexion
• Matériau disponible : AISI 304
• Finition : Microbillée
• Configuration : Coude à 90° avec brides KF
