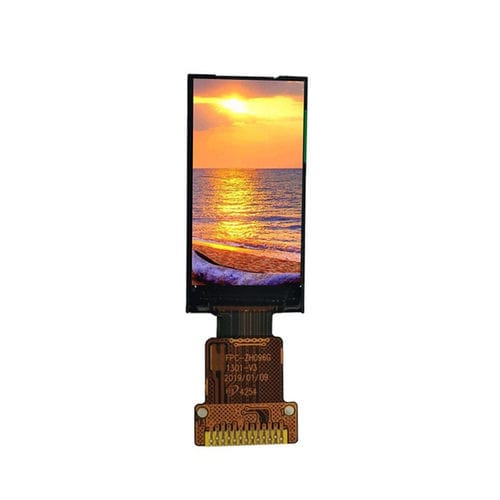

Module d'affichage TFT LCD YX10001A

TFTcouleurgraphique

Description
Le YX10001A est un module d'affichage TFT LCD compact de 0,96 pouce, offrant une résolution RGB de 80×160 et une interface 4SPI. Il est conçu pour les appareils portables, les instruments compacts, les produits domotiques, les terminaux portables industriels, les dispositifs médicaux et les applications IoT. Équipé du circuit pilote ST7735S, le module assure des performances d'image stables, une réponse d'affichage rapide et un angle de vision All O'Clock pour une visibilité optimale sous tous les angles. L'interface série 4SPI simplifie l'intégration matérielle et garantit une communication fiable avec les systèmes embarqués à MCU.

Dimensions physiques clés
Dimensions extérieures : 13,70 × 28,10 × 1,97 mm
Zone d'affichage active : 10,80 × 21,70 mm
Pas de pixel : 0,1926 × 0,1926 mm

Électrique & interface
Tension d'alimentation analogique : 3,2 V (Typ.)
Tension logique : 1,8 V (Typ.)
Interface : 4SPI
Rétroéclairage : LED blanche × 1

Applications typiques

• Électronique portable
• Dispositifs médicaux portables
• Terminaux portables industriels
• Capteurs intelligents et appareils IoT
• Électronique grand public et produits domotiques

Spécifications de base (tableau)
Taille d'affichage : 0,96 pouce
Type LCD : TFT-LCD, transmissif
Résolution : 80 (RGB) × 160
Zone active : 10,80 × 21,70 mm
Dimensions extérieures : 13,70 × 28,10 × 1,97 mm
Pas de pixel : 0,1926 × 0,1926 mm
Direction de vision : All O'Clock
Driver IC : ST7735S
Interface : 4SPI
Rétroéclairage : LED blanche × 1
Tension d'alimentation analogique : 3,2 V Typ.
Tension logique : 1,8 V Typ.

Caractéristiques optiques (tableau)
Résolution : 80 × 160
Contraste : 800 : 1
Gamut couleur : 60%
Luminance : 400 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse : 25 ms

Conditions de fonctionnement (tableau)
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤90% HR (60°C)

Caractéristiques techniques

• Modèle : YX10001A
• Taille d'affichage : 0,96 pouce
• Résolution : 80(RGB) × 160
• Type LCD : TFT-LCD, transmissif
• Driver IC : ST7735S
• Interface : 4SPI (série)
• Zone active : 10,80 × 21,70 mm
• Dimension extérieure : 13,70 × 28,10 × 1,97 mm
• Pas de pixel : 0,1926 × 0,1926 mm
• Rétroéclairage : 1 × LED blanche
• Tension analogique : 3,2 V (Typ.)
• Tension logique : 1,8 V (Typ.)
• Luminance : 400 cd/m²
• Contraste : 800:1
• Gamut couleur : 60%
• Angle de vision : All O'Clock (typ. 80°/80°/80°/80°)
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤90% HR (60°C)
