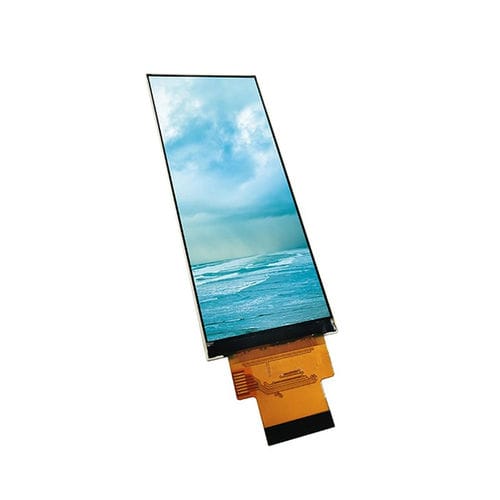

Module d'affichage TFT LCD YX40009A

IPScouleur400 x 960

Aperçu produit
Le YX40009A est un module d'affichage LCD TFT IPS de 4,0 pouces avec une résolution RGB de 400 × 960 et une interface SPI + RGB 18 bits. Conçu pour l'automatisation industrielle, les équipements médicaux, les terminaux portables et les interfaces HMI embarquées, il offre un angle de vue All O'Clock, une restitution colorimétrique stable et un profil mécanique fin pour une intégration en espace réduit.

Principales caractéristiques

• Driver IC : ST7701S prenant en charge le mode SPI + RGB pour une configuration des registres flexible et la transmission de données RGB à haute vitesse.
• Profil mécanique fin adapté aux appareils électroniques compacts et instruments portables.
• Rétroéclairage : LED blanches × 8 ; tension de fonctionnement analogique typique : 2,8 V.
• Large plage de température de fonctionnement et tolérance d'humidité pour les environnements industriels.
• Performances optiques équilibrées : contraste, luminosité et temps de réponse optimisés pour les interfaces HMI.

Mécanique & Optique
Le module présente un gabarit compact et une dalle IPS transmissive garantissant de larges angles de vision et une couleur stable selon la direction d'observation. Les dimensions mécaniques et les mesures optiques facilitent l'intégration dans panneaux de contrôle et boîtiers portables.

Applications

• Interfaces HMI industrielles et contrôleurs intelligents
• Équipements médicaux et instruments de diagnostic portables
• Terminaux portables et systèmes embarqués
• Contrôles domotiques et électroniques grand public compacts

Dessin mécanique / Images
Les dessins d'implantation et les images produit sont fournis pour faciliter la conception de boîtiers, le montage et l'emplacement des connecteurs lors du développement.

Spécifications techniques

• Modèle : YX40009A
• Taille d'affichage : 4,0 pouces
• Résolution : 400 (RGB) × 960
• Type LCD : IPS TFT-LCD, transmissif
• Zone active : 39.18 × 94.03 mm
• Dimensions extérieures : 42.90 × 102.08 × 2.23 mm
• Pas de pixel : 0.0979 × 0.0979 mm
• Direction de vue : All O'Clock (IPS)
• Driver IC : ST7701S
• Interface : SPI + RGB 18 bits
• Rétroéclairage : LED blanches × 8
• Tension analogique de fonctionnement : 2,8 V typ.
• Contraste (typique) : 600:1
• Gamut couleur (typique) : 60%
• Luminance (typique) : 400 cd/m²
• Uniformité de luminance (typique) : 80%
• Angle de vue (CR ≥ 10) : 80° / 80° / 80° / 80°
• Temps de réponse (typique) : 25 ms
• Dessin mécanique / image disponible
• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤90% HR (60°C)
