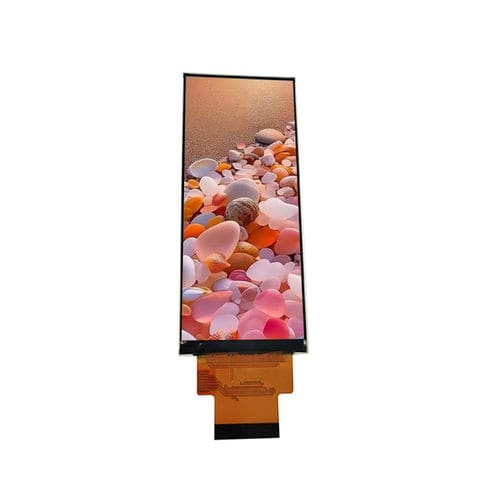

Module d'affichage TFT LCD YX40009B

TFTIPScouleur

Description
Le YX40009B est un module d'affichage LCD TFT IPS de 4,0 pouces offrant une résolution 400×960 RVB et une interface MIPI. Il est conçu pour l'automatisation industrielle, les équipements médicaux, la domotique, les terminaux portables, les instruments portatifs et les applications HMI embarquées. Équipé du circuit pilote ST7701S, le module assure une qualité d'image nette, des couleurs vives et un angle de vision All O'Clock (IPS) pour une excellente constance des couleurs et une visibilité sous tous les angles. L'interface MIPI prend en charge la transmission de données à haute vitesse et la compatibilité avec Linux, Android et les plateformes embarquées haute performance. Son design mécanique fin facilite l'intégration dans des systèmes embarqués compacts.

Spécifications de base
Taille d'écran : 4,0 pouces
Type de LCD : IPS TFT-LCD, transmissif
Résolution : 400 (RVB) × 960
Zone active : 39.18 × 94.03 mm
Dimensions extérieures : 42.90 × 102.08 × 2.23 mm
Pas de pixel : 0.0979 × 0.0979 mm
Direction de vision : All O'Clock
Driver IC : ST7701S
Interface : MIPI
Rétroéclairage : LED blanches × 8
Tension de fonctionnement analogique : 2.8 V typ.

Plan mécanique
Plan mécanique et diagramme de dimensions disponibles pour référence d'intégration.

Caractéristiques optiques
Résolution : 400 × 960
Contraste : 600 : 1 (typ.)
Gamut couleur : 60% (typ.)
Luminosité : 400 cd/m² (typ.)
Uniformité de luminance : 80% (typ.)
Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse : 25 ms (typ.)

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤90% HR (60°C)

Caractéristiques / spécifications techniques

• Modèle : YX40009B
• Taille d'écran : 4,0 pouces
• Résolution : 400×960 RVB
• Type de LCD : IPS TFT-LCD, transmissif
• Direction de vision : All O'Clock (IPS)
• Driver IC : ST7701S
• Interface : MIPI
• Zone active : 39.18 × 94.03 mm
• Dimensions extérieures : 42.90 × 102.08 × 2.23 mm
• Pas de pixel : 0.0979 × 0.0979 mm
• Rétroéclairage : 8 × LED blanches
• Tension analogique de fonctionnement : 2.8 V (typ.)
• Luminosité : 400 cd/m² (typ.)
• Contraste : 600:1 (typ.)
• Gamut couleur : 60% (typ.)
• Uniformité de luminance : 80% (typ.)
• Angle de vision (CR≥10) : 80°/80°/80°/80°
• Temps de réponse : 25 ms (typ.)
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤90% HR (60°C)
