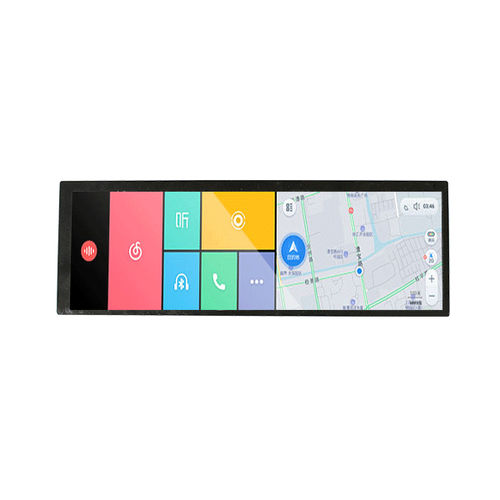

Module d'affichage TFT LCD YX78405A

couleur400 x 12807.84"

Présentation
Le YX78405A est un module d'affichage TFT-LCD 7,84 pouces avec une résolution 400 (RGB) × 1280 et une interface MIPI. Piloté par le circuit intégré NV3051F1, le module offre une direction de vision All O'Clock, une luminosité typique de 500 cd/m² et un rétroéclairage à LED blanches. Il est destiné aux applications industrielles et HMI embarquées : automobile, automatisme, médical et terminaux portables.

Applications

• Tableaux de bord et combinés d'instruments automobiles
• Interfaces HMI industrielles et panneaux d'automatisation
• Panneaux de contrôle domotique
• Affichages d'équipements médicaux
• Signalétique numérique et terminaux portables

Caractéristiques principales
Taille d'écran : 7,84 inch
Résolution : 400 (RGB) × 1280
Type LCD : TFT-LCD, transmissif
Interface : MIPI (supporte la transmission haute vitesse pour Linux/Android/plateformes embarquées)
Driver IC : NV3051F1
Direction de vision : All O'Clock (large angle de vision)
Rétroéclairage : LED blanches × 24
Luminosité (Typ.) : 500 cd/m²
Contraste : 900 : 1
Gamut couleur : 60%
Zone active : 59.4 × 190.08 mm
Dimensions extérieures : 67.8 × 205.78 × 4.6 mm

Notes mécaniques et optiques
Les dimensions extérieures et un dessin mécanique sont fournis pour le montage et l'intégration. Le module présente un format ultra-large adapté aux interfaces utilisateur modernes. Pas de pitch de pixel typique : 0.1485 × 0.1485 mm.

Performances optiques
Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse : 25 ms
Uniformité de luminance : 80%
Luminosité typique : 500 cd/m²

Conditions d'utilisation
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤90% HR (60°C)

Caractéristiques / Spécifications techniques

• Modèle : YX78405A
• Taille d'affichage : 7,84 inch
• Résolution : 400 (RGB) × 1280
• Type LCD : TFT-LCD, transmissif
• Zone active : 59.4 × 190.08 mm
• Dimensions extérieures : 67.8 × 205.78 × 4.6 mm
• Pixel Pitch : 0.1485 × 0.1485 mm
• Direction de vision : All O'Clock
• Driver IC : NV3051F1
• Interface : MIPI
• Rétroéclairage : LED blanches × 24
• Luminosité (Typ.) : 500 cd/m²
• Contraste : 900 : 1
• Gamut couleur : 60%
• Uniformité de luminance : 80%
• Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
• Temps de réponse : 25 ms
• Tension analogique de fonctionnement : 3.3 V Typ.
• Plage de température de fonctionnement : -20°C à +70°C
• Plage de température de stockage : -30°C à +80°C
• Humidité : ≤90% HR (60°C)
