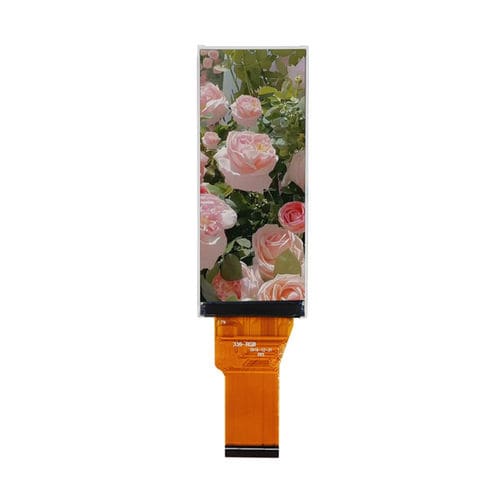

Module d'affichage TFT LCD YX29002A

IPScouleur2.9"

Aperçu produit
Le YX29002A est un module LCD TFT IPS de 2,9 pouces avec une résolution RGB de 376×960 et une interface SPI + 18 bits RGB. Équipé du contrôleur ST7701S, il offre un angle de vision All O'Clock, une haute densité de pixels et une reproduction colorimétrique homogène. Sa conception mécanique ultra-fine facilite l'intégration dans des systèmes de contrôle industriels, dispositifs médicaux, produits domotiques, terminaux portables, instruments portatifs et applications HMI embarquées.

Spécifications de base
Taille d'affichage : 2,9 pouces
Type d'écran : IPS TFT-LCD transmissif
Résolution : 376 (RGB) × 960
Zone active : 26,51 × 67,68 mm
Dimensions : 31,20 × 76,60 × 2,11 mm
Pas de pixel : 0,0825 × 0,0825 mm
Direction de vision : All O'Clock
Contrôleur : ST7701S
Interface : SPI + 18 bits RGB
Rétroéclairage : 4 LED blanches
Tension analogique de fonctionnement : 2,8 V (typ.)

Caractéristiques optiques
Contraste : 600:1
Gamut couleur : 60%
Luminance : 300 cd/m²
Uniformité d'éclairement : 80%
Angle de vision (CR ≥ 10) : 80°/80°/80°/80°
Temps de réponse : 25 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤90 % HR (60°C)

Schéma mécanique
Le dessin mécanique et l'empreinte du module sont fournis pour référence d'intégration et de fixation.

Caractéristiques techniques

• Modèle : YX29002A
• Taille d'affichage : 2,9 pouces
• Résolution : 376×960 (RGB)
• Type de dalle : IPS, TFT transmissif
• Interface : SPI + 18 bits RGB
• Contrôleur : ST7701S
• Zone active : 26,51 × 67,68 mm
• Dimensions : 31,20 × 76,60 × 2,11 mm
• Rétroéclairage : 4 × LED blanches
• Luminance : 300 cd/m²
• Contraste : 600:1
• Pas de pixel : 0,0825 × 0,0825 mm
• Angle de vision : All O'Clock (80°/80°/80°/80°)
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Tension analogique typique : 2,8 V
