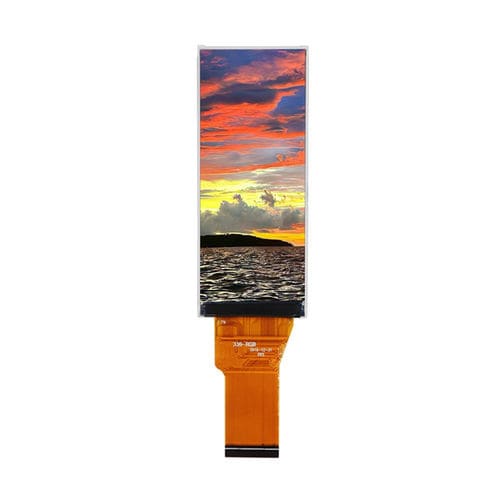

Module d'affichage TFT LCD YX32010A

IPScouleur320 x 820

Présentation du produit
Le Yousee YX32010A est un module d'affichage IPS TFT-LCD de 3,2 pouces avec une résolution 320×820 RGB et une interface combinée SPI + RGB 16 bits. Équipé du driver ST7701S, il offre un angle de vision All O'Clock, une reproduction des couleurs homogène et un rendu graphique fluide. La double interface permet une initialisation MCU simplifiée via SPI et un transfert RGB haute vitesse pour les systèmes embarqués, IoT et applications industrielles.

Principales caractéristiques

• IPS TFT-LCD transmissif 3,2 pouces
• Résolution : 320 (RGB) × 820
• Interface : SPI + RGB 16 bits
• Driver IC : ST7701S
• Rétroéclairage : LED blanches × 4
• Large angle de vision (All O'Clock)

Spécifications de base

• Zone active : 26,40 × 67,65 mm
• Dimensions extérieures : 31,20 × 76,60 × 2,40 mm
• Pas de pixel : 0,0825 × 0,0825 mm
• Tension analogique de fonctionnement : 2,8 V (typ.)

Caractéristiques optiques

• Luminosité : 300 cd/m²
• Taux de contraste : 600:1
• Gamut colorimétrique : 60%
• Temps de réponse : 25 ms
• Angle de vision (CR ≥ 10) : 80°/80°/80°/80°
• Uniformité de luminance : 80%

Conditions de fonctionnement

• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (à 60°C)

Mécanique

• Dimensions extérieures : 31,20 × 76,60 × 2,40 mm
• Zone active : 26,40 × 67,65 mm

Applications

• Interfaces homme‑machine industrielles (IHM)
• Contrôleurs intelligents et équipements domotiques
• Instruments médicaux
• Terminaux portables et dispositifs IoT
• Systèmes d'affichage embarqués

Caractéristiques techniques

• Modèle : YX32010A
• Taille d'affichage : 3,2 pouces
• Résolution : 320 (RGB) × 820
• Type d'écran : IPS TFT-LCD, transmissif
• Driver IC : ST7701S
• Interface : SPI + RGB 16 bits
• Rétroéclairage : LED blanches × 4
• Luminosité : 300 cd/m²
• Taux de contraste : 600:1
• Gamut colorimétrique : 60%
• Angle de vision : All O'Clock
• Temps de réponse : 25 ms
• Tension analogique de fonctionnement : 2,8 V (typ.)
