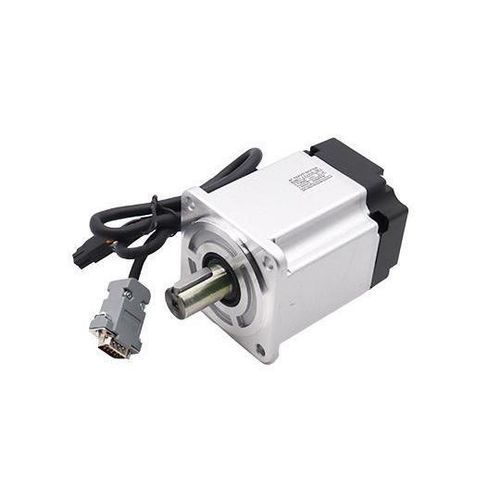

Servomoteur brushless 80B series

220 VIP655 pôles

Caractéristiques principales : Codeur photoélectrique à valeur absolue de 17 à 23 bits, offrant une haute précision et une grande réactivité. Vitesse : Excellentes performances à grande vitesse, la vitesse nominale peut atteindre 3000 tr/min, la vitesse maximale jusqu'à 6000 tr/min. Adaptabilité : Forte résistance aux surcharges, supporte une charge trois fois supérieure au couple nominal, idéal pour les applications avec fluctuations de charge instantanées et nécessitant un démarrage rapide. Stabilité : Fonctionnement fluide à basse vitesse, aucun phénomène de fonctionnement pas à pas comme sur les moteurs pas à pas. Convient aux applications nécessitant une réponse rapide. Opportunité : Temps de réponse dynamique court pour l'accélération et la décélération, généralement de quelques dizaines de millisecondes. Confort : Chaleur et bruit considérablement réduits. Spécifications du produit : ModèleTension (V)Courant (A)Couple (Nm)FreinPoids (kg)Longueur du corps (mm) 808 ST-C02430-2B12204.52.39Sans frein102 808 ST-C02430-2B1-Z2204.52.39Avec frein128 808 ST-C03230-2B12205.93.2Sans frein113 808 ST-C03230-2B1-Z2205.93.2Avec frein140 Spécifications du moteur : Modèle80BST-C02430-2B180BST-C02430-2B1-Z80BST-C03230-2B180BST-C03230-2B1-Z Tension nominale (V)220220220220 Puissance nominale (W)75075010001000 Courant nominal (A)4.54.55.95.9 Couple nominal (N·m)2.392.393.23.2 Vitesse nominale (tr/min)3000±10%3000±10%3000±10%3000±10% Vitesse maximale (tr/min)5000±10%5000±10%5000±10%5000±10% Constante EMF arrière (V/Krpm)34.334.33636 Résistance de ligne (Ohm)1.451.450.920.92 Inductance de ligne (mH)4.954.953.43.4 Inertie du rotor (10⁻¹kg·m²)1.481.481.931.93 Constante de couple (Nm/A)0.530.530.540.54 Constante de temps électrique (ms)3.413.413.73.7 FreinSans freinAvec freinSans freinAvec frein Longueur du corps (mm)102128113140 Paires de pôles de rotor5P Classe d'isolationClasse F Indice de protectionIP65––IP5 Codeur absolu 17/23 bits Vitesse nominale jusqu'à 3000 tr/min, max 6000 tr/min Couple nominal jusqu'à 3.2 Nm Indice de protection jusqu'à IP65 Classe d'isolation F Disponible avec ou sans frein
