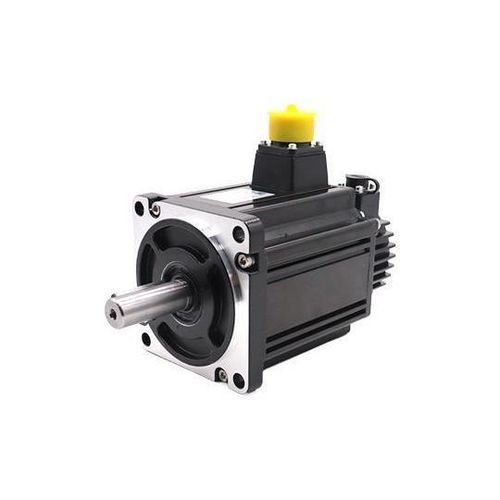

Servomoteur brushless 130B series

AC380 VIP65

Caractéristiques principales : Codeur photoélectrique à valeur absolue de 17 à 23 bits, offrant une haute précision et une grande réactivité. Excellentes performances à grande vitesse : la vitesse nominale peut atteindre 3000 tr/min, la vitesse maximale jusqu'à 6000 tr/min. Forte résistance aux surcharges : supporte une charge trois fois supérieure au couple nominal, idéal pour les applications avec fluctuations de charge instantanées et démarrage rapide. Stabilité : fonctionnement fluide à basse vitesse, sans phénomène de pas à pas comme les moteurs pas à pas. Convient aux applications nécessitant une réponse rapide. Temps de réponse dynamique court pour l'accélération et la décélération, généralement de quelques dizaines de millisecondes. Confort : réduction significative de la chaleur et du bruit. Spécifications du produit : ModèleTension (V)Courant (A)Couple (Nm)Poids (kg)Longueur du corps (mm) BS0850C3-Standard3803.1––130 BS0850C3-With Brake Z3803.1––155.5 BS01300C3-Standard3805.1––146 BS01300C3-With Brake Z3805.1––171.5 BS01800C3-Standard3806.3––164 BS01800C3-With Brake Z3806.3––189.5 BS02300C3-Standard3808.5––186 BS02300C3-With Brake Z3808.5––211.5 Paramètres du moteur (extraits) : ParamètreB51100C2-17D/17NB50850C3-17D/17NB51300C2-17D/17NB51300C3-17D/17N Puissance nominale (W)110085013001300 Tension nominale (V)220380220380 Courant nominal (Arms)6.03.17.75.1 Courant de crête (Arms)18.59.523.715.6 Couple nominal (Nm)5.255.418.288.28 Couple de crête (Nm)15.7516.2324.8424.84 Vitesse nominale (tr/min)2000150015001500 Vitesse max (tr/min)4000300030003000 Retour EMF (V/Krpm)5110863100 Constante de couple (Nm/A)0.881.751.081.62 Résistance de ligne (Ohm)0.854.00.792.0 Inductance axe D (mH)4.417.64.710.8 Inductance axe Q (mH)5.421.45.913.4 Constante de temps électrique (ms)10.48.811.910.8 Spécifications générales : Nombre de paires de pôles : 10 Type d'encodeur : 17D (monotour) / 17N (multitours) Classe d'isolation : F (155°C) Indice de protection : IP65 Spécifications mécaniques : SpécificationModèle standardAvec frein Inertie du rotor (×10⁻³kg·m²)12.1/17.514.1/19.5 Poids (kg)5.2/6.66.7/7.8 Longueur du corps (mm)130/146155.5/171.5 Dessins techniques : Caractéristiques / Spécifications techniques : Série : 130B Tension : 380V Codeur absolu 17/23 bits Nombre de paires de pôles : 5 Indice de protection : IP65 Classe d'isolation : F (155°C) Vitesse nominale : jusqu'à 3000 tr/min Vitesse maximale : jusqu'à 6000 tr/min Couple nominal : jusqu'à 14.64 Nm selon modèle Poids : jusqu'à 11.5 kg selon modèle
