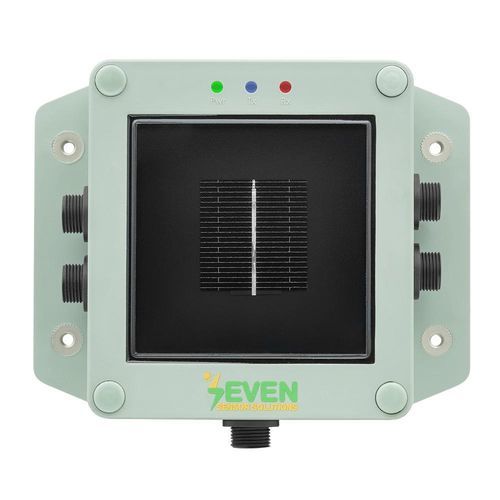

Pyranomètre de classe A 3S-IS+

RS-485Modbus RTUà photodiode au silicium

Présentation
Le 3S-IS+ est un capteur d'irradiance de Classe A avancé conçu pour les centrales photovoltaïques. Il mesure l'irradiance solaire incidente sur les modules PV en W/m² et permet de surveiller la performance de la centrale. L'unité présente une structure modulaire autorisant la connexion de capteurs environnementaux supplémentaires et transmet les données mesurées via Modbus RTU sur une interface RS485.

Principe de fonctionnement
Le capteur intègre une cellule de référence en silicium monocristallin. La cellule génère un courant en réponse à la lumière, similaire à un module PV ; ce courant est converti en un signal mesurable via une résistance shunt de précision. Un capteur de température PT1000 monté à l'arrière de la cellule assure la compensation en température afin que la carte électronique fournisse une valeur d'irradiance compensée en W/m².

Indicateurs de diagnostic

• LED Power — Indique que le capteur est alimenté dans la plage de fonctionnement requise (généralement 12–24 V DC).
• LED Tx — Transmit — Clignote lorsque le capteur envoie des données via Modbus RTU.
• LED Rx — Receive — Clignote lorsque le capteur reçoit une requête Modbus valide.

Avantages clés

• Précision de Classe A conforme à la norme IEC 61724-1 (incertitude ≤ 1%).
• Conception modulaire permettant l'intégration de capteurs de température module/ambiant, vitesse et direction du vent, humidité relative et pression pour former une station météorologique de champ compacte.
• Comportement de la cellule de référence qui correspond étroitement aux modules PV pour des mesures représentatives.
• Temps de réponse rapide (1 s standard, possibilité de 500 ms sur demande).
• Connexions RS485 en chaînage facile avec option de résistance de terminaison activable/désactivable via l'interface du dispositif.
• Conception robuste pour le terrain avec boîtier ASA résistant aux UV et câble PUR résistant aux UV pour les conditions extérieures.
• Isolation galvanique entre l'alimentation et la ligne RS485 et conformité SunSpec.
• Garantie 5 ans et conception orientée long terme.

Modèles disponibles (résumé)
Tous les modèles ci-dessous sont conformes à IEC 61724-1:2021 Classe A et étalonnés en usine. Les principales différences concernent le nombre/type de capteurs externes pouvant être connectés via RS485 Modbus RTU. Modèles : 3S-IS+, 3S-IS-1+, 3S-IS-2+, 3S-IS-2T+, 3S-IS-3+, 3S-IS-4+, 3S-IS-5+, 3S-IS-6+.

Tableau des modèles (concis)
Modèle : 3S-IS+ — Communication : RS485 Modbus RTU — Incertitude : ≤1% — Capteurs externes : Aucun
Modèle : 3S-IS-1+ — Communication : RS485 Modbus RTU — Incertitude : ≤1% — Capteurs externes : Capteur de température ambiante OU de module
Modèle : 3S-IS-2+ — Communication : RS485 Modbus RTU — Incertitude : ≤1% — Capteurs externes : Capteur de température ambiante OU de module, capteur de vitesse du vent
Modèle : 3S-IS-2T+ — Communication : RS485 Modbus RTU — Incertitude : ≤1% — Capteurs externes : Température ambiante, capteur de température du module
Modèle : 3S-IS-3+ — Communication : RS485 Modbus RTU — Incertitude : ≤1% — Capteurs externes : Température ambiante, température du module, capteur de vitesse du vent
Modèle : 3S-IS-4+ — Communication : RS485 Modbus RTU — Incertitude : ≤1% — Capteurs externes : Température ambiante, température du module, vitesse du vent, direction du vent OU capteur d'humidité relative
Modèle : 3S-IS-5+ — Communication : RS485 Modbus RTU — Incertitude : ≤1% — Capteurs externes : Température du module, vitesse du vent, direction du vent, humidité relative et température ambiante
Modèle : 3S-IS-6+ — Communication : RS485 Modbus RTU — Incertitude : ≤1% — Capteurs externes : Température du module, vitesse du vent, direction du vent, humidité relative, température ambiante et capteur de pression

Informations complémentaires
La plage de mesure d'irradiance est de 0–1600 W/m². Le capteur reproduit les conditions des modules pour permettre la comparaison entre la production attendue et la production réelle et pour calculer le ratio de performance (PR). Le boîtier comprend des LED de diagnostic et l'électronique transmet les données via RS485 Modbus RTU. Chaque capteur est calibré sous simulateur solaire Class AAA à l'aide d'une cellule de référence calibrée par ISFH (Allemagne).

Caractéristiques / spécifications techniques

• Code produit : 3S-IS+, 3S-IS-1+, 3S-IS-2+, 3S-IS-2T+, 3S-IS-3+, 3S-IS-4+, 3S-IS-5+, 3S-IS-6+
• Type de capteur : Cellule de référence en silicium monocristallin (31 mm x 31 mm)
• Données mesurées : Irradiance et température interne de la cellule ; température module/ambiant, vitesse/direction du vent et humidité relative/pression via capteurs externes
• Plage d'irradiance : 0 – 1600 W/m²
• Incertitude : ≤ 1 % (Classe A selon IEC 61724-1)
• Résolution : 0,1 W/m² (Classe A)
• Temps de réponse : 1 seconde (Classe A), option 500 ms
• Dérive : < 0,3 % / an
• Champ de vue : 170°
• Sortie des données : RS485 jusqu'à 38400 Baud
• Protocole de communication : Modbus RTU
• Alimentation : 12 – 30 V DC (24 VDC recommandé)
• Consommation : Typique 21 mA, maximum 30 mA @ 24 V DC @ 25°C
• Isolation galvanique : 1000 V entre l'alimentation et la ligne RS485
• Capteur de température de la cellule : PT1000 Classe A (EN 60751)
• Câble : 3 m 3x2x0,22 mm², câble 24 AWG LI2YC11Y-TP PUR, résistant aux UV et aux intempéries (structure torsadée 6 fils incluant la mise à la terre)
• Plage de température de fonctionnement : -40°C à +85°C
• Plage d'humidité de fonctionnement : 0% – 100% HR
• Dimensions : 135 x 105 x 50 mm (L x P x H)
• Indice de protection : IP54 (option IP68)
• Matériau du boîtier : ASA (renforcé fibres de verre, résistant aux UV)
• Étalonnage : Étalonné sous simulateur solaire Class AAA selon IEC 60904-2 et IEC 60904-4 en utilisant une cellule de référence calibrée par ISFH
• Normes conformes : IEC 61724-1:2021 et IEC 60904
• Origine : Türkiye
