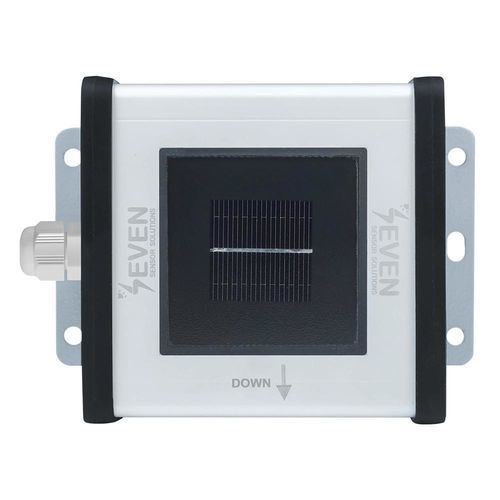

Pyranomètre de classe A 3S-IS-T-I

sortie de courantavec interface analogique4-20 mA

Aperçu
Le 3S-IS-T-I est un capteur d'irradiance de haute précision conçu pour la surveillance professionnelle des installations photovoltaïques et les tests de performance. Il mesure l'irradiance solaire (W/m²) à l'aide d'une cellule de référence en silicium monocristallin, d'un capteur de température PT1000 interne et d'un microcontrôleur qui fournit des valeurs d'irradiance compensées en température. Chaque unité est calibrée en usine, livrée entièrement assemblée et fournie avec un support de montage et un câble résistant aux intempéries.

Caractéristiques principales

• Sortie analogique 4-20 mA pour une intégration facile avec des automates compatibles analogiques, systèmes SCADA et enregistreurs de données.
• Cellule de référence en silicium monocristallin (31 mm x 31 mm) reflétant le comportement réel des modules PV.
• Capteur de température interne PT1000 Classe A pour la compensation en température des mesures d'irradiance.
• Conformité IEC 61724-1 Classe A avec une incertitude ≤2% et caractéristiques de résolution/réponse Classe A.
• Boîtier en aluminium protégé contre les UV ; IP54 de série avec options IP65 et IP68.
• Fourni avec support de montage et câble LIYYC11Y PUR 3 m résistant aux UV et aux intempéries.

Fonctionnement
Le capteur utilise une cellule solaire monocristalline qui génère un courant proportionnel à l'irradiance solaire incidente. Ce courant est traité via une résistance de shunt de précision et mesuré par l'électronique embarquée. Un capteur PT1000 intégré sur la cellule fournit les données de température utilisées par le microcontrôleur pour calculer une valeur d'irradiance compensée en température. Les valeurs traitées sont délivrées en sortie analogique 4–20 mA. L'électronique est optimisée pour une faible consommation afin de permettre une surveillance extérieure continue.

Pourquoi choisir ce capteur

• Précision éprouvée : conformité IEC 61724-1 Classe A avec une incertitude ≤2%.
• Réponse rapide : temps de réponse typique 1 s (réduction à 0,5 s possible sur demande).
• Construction durable : boîtier en aluminium protégé contre les UV avec options d'indices de protection supérieurs.
• Installation rapide : conception plug-and-run ; livré avec support et câble.
• Rentable pour une surveillance extérieure à long terme avec une dérive faible.

Caractéristiques / Spécifications techniques

• Code article : 3S-IS-T-I
• Cellule de référence : Silicium monocristallin (31 mm x 31 mm)
• Shunt de courant : Résistance de shunt de haute précision soudée directement aux bornes de la cellule
• Plage d'irradiance : 0 – 1500 W/m²
• Incertitude : ≤2%, selon la norme IEC61724-1 Classe A
• Résolution : 0,1 W/m² ≤ 1 W/m² ; selon IEC61724-1 Classe A
• Temps de réponse : 1 s (moins de 3 s) ; selon IEC61724-1 Classe A
• Dérive : Très faible dérive <0.3%/an
• Champ de vision : Supérieur à 160° selon IEC61724-1 Classe A
• Angle inclinaison/azimut : 0°-0°, ≤ 1° ; selon IEC61724-1 Classe A
• Taux de sortie : 1/s
• Sortie de données : Analogique 4-20 mA
• Alimentation : 12 à 30 V DC
• Consommation : 50 mA max @ 24 VDC
• Connexion électrique : Câble LIYYC11Y PUR 3 m, résistant aux UV et aux intempéries
• Type de capteur de température de la cellule : PT1000 Classe A selon EN 60751
• Plage de température de fonctionnement : -40°C à +85°C
• Plage d'humidité de fonctionnement : 0 à 100 %
• Dimensions du boîtier : 140 mm x 110 mm x 42 mm (L x l x H)
• Poids : 0,3 kg
• Indice de protection : IP54 (options IP65, IP68)
• Matériau du boîtier : Aluminium
• Normes : IEC 61724-1:2021 et IEC 60904
• Étalonnage : Chaque capteur est étalonné sous simulateur solaire Classe AAA conformément à IEC 60904-2 et IEC 60904-4 en utilisant une cellule de référence calibrée par ISFH (Allemagne)
• Test : Testé en lumière naturelle avec une cellule de référence calibrée par Fraunhofer ISE (Allemagne)
