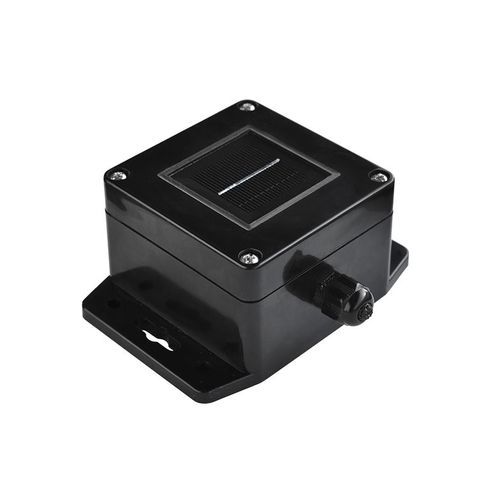

Capteur de rayonnement solaire Modbus RTU 3S-IS-LR

sérieModbusavec interface série

Présentation Le capteur d'irradiance 3S-IS-LR mesure l'irradiance solaire pour les installations PV résidentielles, en toiture et autres projets de petite taille. Les données sont transmises via une interface série RS-485 en Modbus RTU pour intégration aux onduleurs, enregistreurs et systèmes SCADA.

Paramètres mesurés

• Irradiance POA (W/m²) : irradiance sur le plan du module utilisée pour le calcul du Performance Ratio (PR).
• Température module : température arrière du module PV (disponible sur modèles avec entrée capteur module externe).
• Température ambiante : température de l'air autour de l'installation (disponible sur modèles avec entrée capteur ambiant externe).
• Vitesse du vent : vitesse horizontale du vent (disponible sur modèles avec capteur de vent externe).

Options modèles (différences selon nombre/type de capteurs externes)

• 3S-IS-LR – RS485 Modbus RTU – aucune entrée pour capteur externe
• 3S-IS-LR-1 – RS485 Modbus RTU – entrée capteur Température ambiante OU Température module
• 3S-IS-LR-2 – RS485 Modbus RTU – entrée Température ambiante OU Température module; capteur de vitesse du vent
• 3S-IS-LR-2T – RS485 Modbus RTU – entrées Température ambiante ET Température module
• 3S-IS-LR-3 – RS485 Modbus RTU – entrées Température ambiante, Température module et Vitesse du vent

Avantages principaux

• Conçu pour un déploiement large dans les systèmes PV résidentiels et petits commerciaux.
• Conformité SunSpec et Modbus RTU facilitant l'intégration aux systèmes existants.
• Boîtier IP67 et câble résistant aux UV adaptés aux environnements extérieurs.
• Isolation galvanique, faible dérive long terme et support logiciel continu ; garantie 5 ans.

Installation et maintenance

• Montage pour POA : positionner le capteur coplanaire avec les modules (même inclinaison et azimut) pour mesurer l'irradiance du plan du module.
• Éviter ombrages et réflexions : dégager le capteur des rails, conduites et objets susceptibles d'occulter ou de réfléchir la lumière.
• Câblage : raccorder l'alimentation et les lignes de données RS485 aux ports dédiés ; l'appareil commence à transmettre automatiquement une fois sous tension.
• Maintenance : nettoyer périodiquement la surface sensible pour éliminer poussières et résidus afin d'éviter des lectures sous-estimées.

Pourquoi choisir ce produit Conçu pour la surveillance PV résidentielle et petites installations commerciales lorsque une incertitude ≤3% est acceptable ; précision et connectivité adaptées à un budget maîtrisé.

Caractéristiques techniques

• Référence article : 3S-IS-LR
• Cellule de référence : silicium monocristallin (31 mm x 31 mm)
• Plage d'irradiance : 0 – 1600 W/m²
• Incertitude : ≤3%
• Résolution : 0.1 W/m²
• Dérive : <0.3% / an
• Fréquence de sortie : 1/s
• Sortie de données : RS485 jusqu'à 38400 Baud
• Protocole de communication : Modbus RTU
• Alimentation : 12–30 V DC
• Consommation : 10 mA max @ 24 VDC
• Raccordement électrique : câble LIYYC11Y PUR 1 m, résistant aux UV et aux intempéries (inclus)
• Isolation galvanique : 1000 V entre alimentation et bus RS485
• Dimensions boîtier : 118 mm x 84 mm x 55 mm (LxP xH)
• Poids : 300 g
• Indice de protection : IP67
• Matériau boîtier capteur : ABS
• Normes : IEC 61724-1:2021 et IEC 60904
