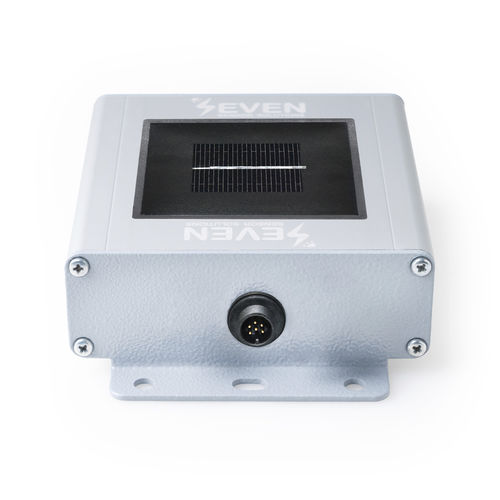

Capteur de rayonnement solaire analogique 3S-IS-T-V

0-1,5 VIEC 61724-1avec capteur de température

Présentation du produit
Ce capteur d'irradiance est conçu pour mesurer la densité du flux radiatif dans les centrales PV. Il intègre un capteur de température de cellule et est livré avec un support de montage et un câble pour une installation simple. Le capteur fournit une sortie analogique 0–1,5 V et est compatible avec SolarEdge Gateway et d'autres enregistreurs acceptant des entrées 0–2 V.

Ce que mesure le capteur
L'irradiance solaire correspond à la puissance solaire reçue par unité de surface (W/m²). Le 3S-IS-T-V utilise une cellule de référence en silicium monocristallin et fournit des valeurs d'irradiance compensées en température en W/m², adaptées à la surveillance et à l'évaluation des performances des installations PV.

Principe de fonctionnement du capteur 3S-IS-T-V

• Une cellule solaire monocristalline absorbe la lumière et génère un courant.
• Une résistance shunt de précision convertit le courant en un signal de tension proportionnel à l'irradiance.
• Un capteur de température intégré, fixé à l'arrière de la cellule, compense les variations liées à la température.
• Une carte électronique traite les mesures et calcule l'irradiance compensée en température (W/m²).
• Les données traitées sont émises via une sortie analogique 0–1,5 V pour connexion à des automates, SCADA ou enregistreurs.

Caractéristiques clés

• Précision élevée : conformité IEC 61724-1 Classe A avec incertitude ≤1 %.
• Temps de réponse rapide : typique 1 s (option possible à 500 ms).
• Boîtier durable : aluminium protégé UV (IP54) avec options IP65/IP68 pour environnements sévères.
• Installation simple : livré avec support de montage et câble 3 m pour intégration plug-and-run.
• Maintenance réduite : conception pour une longue durée de service.

Détails sélectionnés / FAQ

• Incertitude : ≤1 % (IEC 61724-1 Classe A).
• Compatibilité SCADA/enregistreur : compatible avec les systèmes acceptant 0–1,5 V analogique (par ex. SolarEdge) et avec les entrées 0–2 V lorsque le récepteur le permet.
• Étalonnage et tests : chaque unité est étalonnée sous simulateur solaire Classe AAA selon IEC 60904-2 et IEC 60904-4 à l'aide d'une cellule de référence calibrée par ISFH ; vérification également réalisée en lumière naturelle contre une cellule de référence Fraunhofer ISE.
• Intervalle de recalibrage recommandé : tous les 2 ans pour précision optimale.
• Garantie : 5 ans pour le capteur 3S-IS-T-V.
• Fourchette de prix indicative : 155 EUR – 285 EUR.
• Câble : fourni en LIYYC11Y PUR 3 m (résistant aux UV et intempéries) ; longueurs autres sur demande ; extension recommandée maximale 20 m.
• Délais de livraison : petites commandes ~1–2 semaines ; commandes en volume (100 pcs) ~6–8 semaines.

Spécifications techniques

• Référence article : 3S-IS-T-V
• Cellule de référence : Silicium monocristallin (31 mm × 31 mm)
• Shunt de courant : résistance shunt de haute précision soudée aux bornes de la cellule
• Plage d'irradiance : 0 – 1500 W/m²
• Incertitude : ≤1 % (IEC 61724-1 Classe A)
• Résolution : 0,1 W/m² à 1 W/m² (selon IEC 61724-1 Classe A)
• Temps de réponse : typiquement 1 s (inférieur à 3 s selon IEC 61724-1 Classe A)
• Dérive : <0,3 % / an
• Champ de vision : >160° (IEC 61724-1 Classe A)
• Angle inclinaison-azimut : 0° - 0°, ≤1° (IEC 61724-1 Classe A)
• Taux de sortie : 1/s
• Sortie de données : Analogique 0–1,5 V
• Alimentation : 12–30 V DC
• Consommation : 15 mA max @ 24 V DC
• Raccordement électrique : câble 3 m LIYYC11Y PUR, résistant aux UV et intempéries
• Capteur de température de cellule : PT1000 Classe A (EN 60751)
• Température de fonctionnement : -40 °C à +85 °C
• Humidité de fonctionnement : 0–100 %
• Dimensions boîtier : 140 mm × 110 mm × 42 mm (L × l × H)
• Poids : 0,3 kg
• Indice IP : IP54 (options IP65, IP68)
• Matériau du boîtier : Aluminium
• Conformité : IEC 61724-1:2021 et série IEC 60904
• Étalonnage : Étalonné sous simulateur solaire Classe AAA selon IEC 60904-2 et IEC 60904-4 avec cellule de référence ISFH (Allemagne)
• Test sur le terrain : Vérifié en lumière naturelle contre cellule de référence Fraunhofer ISE (Allemagne)
