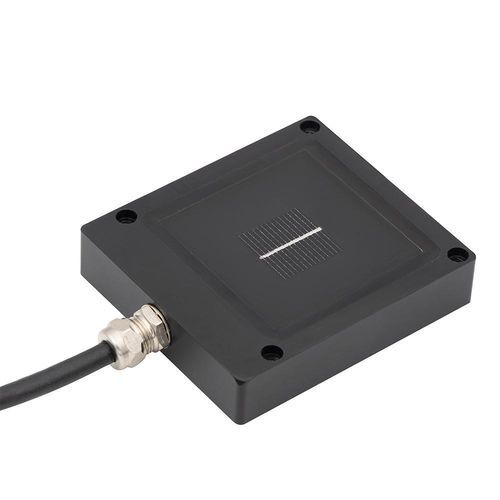

Capteur de rayonnement solaire à sortie analogique 3S-WPVS

à sortie en mVavec capteur de températurepour système photovoltaïque

Aperçu du produit
La cellule de référence WPVS (World PV Scale Standard) 3S-WPVS est un capteur d'irradiance basé sur une cellule de référence en silicium monocristallin, conçu pour les mesures et la calibration précises dans les laboratoires photovoltaïques et les bancs de test de simulateurs solaires. Elle offre une réponse spectrale adaptée aux modules PV et la mesure de température nécessaire aux tests normalisés.

Fonctions clés

• Mesure de l'irradiance avec une cellule de référence en silicium monocristallin pour un comportement PV-adapté.
• Mesure de la température de la cellule via un capteur PT1000 Classe A intégré pour correction thermique.
• Sortie analogique en tension (mV) via une résistance shunt de précision pour intégration avec enregistreurs et systèmes de test.
• Utilisée pour la calibration de simulateurs solaires et la vérification des performances des modules PV selon STC.

Principe de fonctionnement

• La cellule monocristalline génère un courant proportionnel à l'irradiance reçue.
• Une résistance shunt de précision convertit ce courant en une tension mesurable (mV).
• Le capteur PT1000 placé sous la cellule fournit la mesure de température pour correction.
• Les signaux d'irradiance et de température sont fournis en sorties analogiques pour enregistrement et analyse.

Modèles disponibles
Model | Type de sortie | Connecteur
3S-WPVS-IV | Analog (mV) | M8 Metal Gland
3S-WPVS-L | Analog (mV) | Lemo EGG.0B.306.CLL

Configuration optionnelle
Le WPVS peut être fourni en version albédo (configuration deux capteurs) pour mesurer simultanément l'irradiance incidente (POA) et l'irradiance réfléchie, utile pour les systèmes PV bifaciaux et les calculs de ratio de performance.

Applications typiques

• Laboratoires d'essai de panneaux solaires
• Contrôle qualité en production de modules PV
• Calibration de simulateurs solaires
• Centres de recherche et développement
• Analyse de performance des systèmes bifaciaux et mesure d'albédo

Pourquoi choisir WPVS

• Haute précision de mesure : fabriqué et calibré selon IEC 60904-2.
• Calibration traçable : chaque unité calibrée sous simulateur solaire Class AAA avec cellule de référence certifiée par ISFH (Germany).
• Réponse adaptée aux PV : utilise une vraie cellule solaire pour une comparaison réaliste avec les modules PV.
• Boîtier en aluminium anodisé avec option IP68 pour usage intérieur et extérieur.
• Conception compacte et légère pour une installation et un positionnement faciles.
• Intégration simple via sortie analogique et connecteurs standard.
• Options de connectique : M8 ou LEMO.
• Garantie 5 ans.

Utilisation en pratique

• Calibration de simulateur solaire : placé sous le flux lumineux du simulateur pour mesurer l'irradiance ; la sortie (mV) est comparée à la référence 1 sun (1000 W/m² à 25°C) et l'intensité du simulateur ajustée en conséquence.
• Tests de modules PV : installé à côté ou dans le même plan que le module testé pour mesurer en continu l'irradiance et la température de cellule pour validation et correction des mesures.

Fiche technique & calibration
Chaque capteur est calibré sous simulateur solaire Class AAA conformément aux normes IEC 60904-2 et IEC 60904-4, en utilisant une cellule de référence calibrée par ISFH (Germany) afin d'assurer traçabilité et reproductibilité des mesures.

Caractéristiques / spécifications techniques

• Référence article : 3S-WPVS-IV, 3S-WPVS-L
• Cellule de référence : Silicium monocristallin (20 mm x 20 mm)
• Champ de vue : 162°
• Sortie de données : mV (via résistance shunt de précision intégrée)
• Connexion électrique : câble 1 m 2x2x0.22 mm LI2Y(St)C11Y-TP, résistant aux UV et aux intempéries (standard)
• Type de capteur de température de cellule : PT1000 Classe A (EN 60751)
• Connectique : connecteur M8 (standard) / connecteur LEMO (option)
• Dimensions boîtier : 70 x 79 x 16 mm (L x l x H)
• Poids : 250,8 g
• Indice de protection : options IP68
• Matériau boîtier : Aluminium anodisé
• Norme conforme : IEC 60904-2
• Calibration : calibré sous simulateur solaire Class AAA selon IEC 60904-2 et IEC 60904-4 avec cellule de référence certifiée par ISFH (Germany)
