Capteur d'irradiance solaire RS485 3S-IS

Modbus RTUIEC 61724-1

Présentation

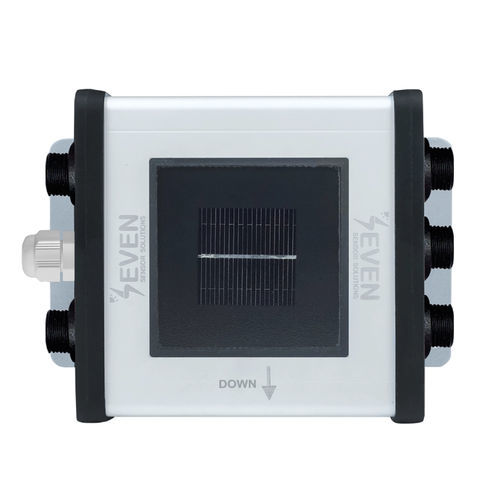

Le 3S-IS est un capteur d'irradiance pour la supervision des centrales photovoltaïques. Il fournit des mesures d'irradiation compensées en température et une communication Modbus RTU via RS485. Il intègre une cellule de référence monocristalline et un capteur de température de cellule PT1000. Livré avec support de montage et câble LIYYC11Y 3 m résistant aux UV; boîtier aluminium anti-UV; IP54 (options IP65/IP68). Conçu pour une intégration plug-and-play avec PLC, SCADA et enregistreurs de données.

Mode de fonctionnement

• Une cellule solaire monocristalline génère un courant de court-circuit proportionnel à l'irradiation incidente.
• Une résistance shunt de précision convertit le courant en une tension mesurable.
• Un capteur PT1000 intégré au dos de la cellule compense l'effet de la température.
• Un microcontrôleur traite les signaux et calcule l'irradiation compensée en W/m².
• Les données sont transmises via RS485 en protocole Modbus RTU.

Caractéristiques principales

• Normes: conformité IEC 61724-1 Classe A et séries d'étalonnage IEC 60904.
• Incertitude: ≤1% (IEC61724-1 Classe A); résolution 0,1 W/m².
• Temps de réponse: 1 s (configurable à 500 ms sur demande).
• Communication: RS485 jusqu'à 38400 Baud, Modbus RTU; isolation galvanique 1000 V entre alimentation et bus RS485.
• Alimentation: 12–30 V DC; consommation ≤30 mA @24 VDC.
• Environnement: fonctionnement −40 °C à +85 °C; humidité 0–100%.
• Mécanique: boîtier aluminium, dimensions 140 × 110 × 42 mm, poids ≈0,3 kg; IP54 (options IP65/IP68).

Modèles disponibles (résumé)

• 3S-IS — RS485 Modbus RTU — ≤1% — pas d'entrées capteurs externes
• 3S-IS-1 — RS485 Modbus RTU — ≤1% — capteur température ambiante OU température module
• 3S-IS-2 — RS485 Modbus RTU — ≤1% — capteur température ambiante OU module; capteur de vitesse du vent
• 3S-IS-2T — RS485 Modbus RTU — ≤1% — capteurs température ambiante ET module
• 3S-IS-3 — RS485 Modbus RTU — ≤1% — température ambiante, température module et vitesse du vent
• 3S-IS-4 — RS485 Modbus RTU — ≤1% — ambiante, module, vitesse du vent; direction du vent OU humidité relative
• 3S-IS-5 — RS485 Modbus RTU — ≤1% — température module, vitesse du vent, direction du vent, humidité relative et température ambiante

Étalonnage et essais
Chaque capteur est étalonné sur un simulateur solaire Classe AAA selon IEC 60904-2 et IEC 60904-4 en utilisant une cellule de référence calibrée par ISFH (Allemagne). Les unités sont également vérifiées en lumière naturelle par comparaison avec une cellule de référence calibrée par Fraunhofer ISE.

Spécifications techniques

• Codes articles: 3S-IS, 3S-IS-1, 3S-IS-2, 3S-IS-2T, 3S-IS-3, 3S-IS-4, 3S-IS-5
• Cellule de référence: silicium monocristallin (31 × 31 mm)
• Plage d'irradiance: 0–1600 W/m²
• Incertitude: ≤1% (IEC61724-1 Classe A)
• Résolution: 0,1 W/m²
• Temps de réponse: 1 s (500 ms sur demande)
• Dérive: <0,3%/an
• Champ de vision: >160°
• Angle inclinaison-azimut: 0°–0°, ≤1°
• Taux de sortie: 1 Hz
• Sortie de données: RS485 jusqu'à 38400 Baud; Modbus RTU
• Alimentation: 12–30 V DC; consommation 30 mA max @24 VDC
• Connexion électrique: câble LIYYC11Y PUR 3 m, résistant UV et intempéries (6 conducteurs torsadés avec terre)
• Isolation galvanique: 1000 V entre alimentation et bus RS485
• Capteur température cellule: PT1000 Classe A (EN 60751)
• Température de fonctionnement: −40 °C à +85 °C
• Humidité de fonctionnement: 0–100%
• Dimensions: 140 × 110 × 42 mm
• Poids: ≈0,3 kg
• Indice de protection: IP54 (options IP65, IP68)
• Matériau du boîtier: aluminium
• Conformité: IEC 61724-1:2021 et séries IEC 60904

Spécification Modbus

• Débits: 1200, 2400, 9600, 19200, 38400
• Parité: None (Aucune), Even (Paire), Odd (Impaire)
• Bits d'arrêt: 1 ou 2 (2 uniquement si parité = None)
• Configuration par défaut: 9600, 8N1, adresse 1

Applications
Supervision et évaluation de performance de centrales PV, intégration avec PLC/SCADA et enregistreurs, stations météorologiques et sites de test PV.

Composants

• Boîtier capteur résistant aux UV en aluminium
• Cellule PV monocristalline laminée (EVA/Tedlar)
• Carte électronique avec microcontrôleur pour conditionnement du signal et communication Modbus RTU
