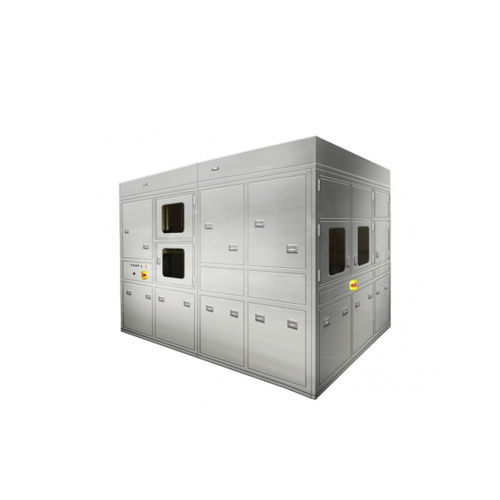

Système d'inspection optique SAWR

à caméraautomatisévidéo

Présentation
Appareil pour l'analyse détaillée des images NG, le stockage des données d'analyse et la communication avec un PC hôte, basé sur les informations fournies par le système d'inspection de wafers.

Utilisation
Gestion des défauts dans le processus de fabrication de dispositifs semiconducteurs / dispositifs CMOS.

Description du système
Le système acquiert des images de défauts et télécharge les données vers le système en amont. Les coordonnées des défauts et les métadonnées sont fournies par le Wafer Review System et le Wafer Inspection System (AVI). Le système analyse également les informations de défauts provenant de l'AVI. Seiwa SAWR Series inspecte vos applications à grande vitesse et avec une précision élevée. L'AVI peut également être fabriqué sur demande.

Spécification

• Taille de wafer applicable : 12 pouces / 8 pouces
• État de travail : découpe de wafer (dicing)
• Précision de positionnement de la platine : ± 1 µm
• Précision d'examen : 3σ ≤ ± 20 µm (précision de positionnement pour les coordonnées de défaut)
• Débit : environ 2000 secondes (traitement de 10 feuilles) — mode d'imagerie de référence ; dépend de l'emplacement du défaut
• Temps d'examen (déplacement vers AF et imagerie) : minimum 0,5 seconde — dépend de l'emplacement du défaut

Caractéristiques techniques

• Taille de wafer applicable : 12 pouces / 8 pouces
• État de travail : découpe de wafer (dicing)
• Précision de positionnement de la platine : ± 1 µm
• Précision d'examen : 3σ ≤ ± 20 µm
• Débit : environ 2000 secondes (traitement de 10 feuilles)
• Nombre de défauts pris en compte : 100 par wafer
• Temps d'examen (déplacement vers AF et imagerie) : minimum 0,5 seconde
