Câble électrique d'alimentation HV 1500 - SCS

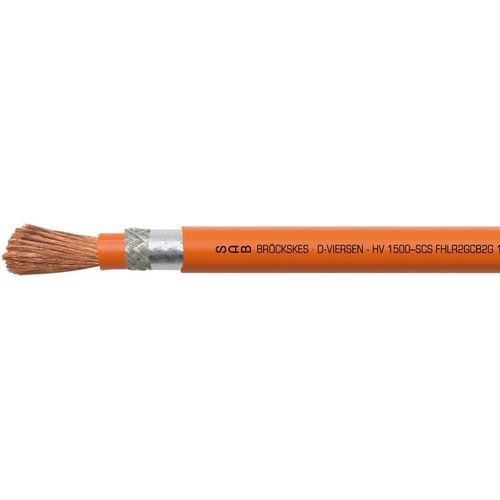

avec écran en cuivrerésistant aux intempériesen cuivre

Exemple de marquage
SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCS FHLR2GCB2G 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC

Application
Câble haute tension isolé en silicone, spécialement conçu pour véhicules électriques et hybrides. Utilisation dans le groupe motopropulseur, les batteries, les onduleurs et l'électronique de puissance.

Avantages

• très flexible
• bonnes caractéristiques EMC
• résistant aux intempéries
• sans halogènes
• plage d'utilisation de -40°C à +180°C
• sans PFAS

Informations complémentaires - Certifications
Construction, matériaux et essais avec référence à :

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

Dans des cas spécifiques, l'application doit être convenue avec S Bröckskes. Sur demande également disponible en version non blindée : HV 1500 – S FHLR2G

Construction
Conducteur : brins de cuivre nu, fils extra fins, CU ETP-1 selon EN 13602, Ø fil individuel max. 0,21 mm
Isolation : caoutchouc silicone
Écran : tresse en cuivre étamé ; couverture optique ≥ 85 % ; feuille aluminisée avec face métallique à l'intérieur
Matière de la gaine : caoutchouc silicone
Couleur de la gaine : orange (RAL 2003)

Données techniques
Type : FHLR2GCB2G
Base standard dimensions : ISO 19642-5
Tension d'utilisation : 1000 V AC / 1500 V DC
Tension d'essai : essai d'étincelle 8000 V ; âme/écran 10000 V
Rayon de courbure min. : pose fixe : 3 x d ; application flexible : 5 x d
Plage de température : -40/+180 °C
Sans halogènes : selon IEC 60754-1 + VDE 0482-754-1
Comportement au feu : selon ISO 19642
Essai de variation climatique : selon ISO 19642
Résistance à l'ozone : selon ISO 19642
Résistance aux milieux : selon ISO 19642
Flexibilité : très bonne
Absence de substances nocives : conforme à la directive RoHS de l'Union européenne

HV 1500 - SCS (Dimensions selon ISO 19642)
réf. : L39151227 ; Section nominale : 10,00 mm² ; Ø âme env. : 6,0 -0,7 mm ; Ø ext. : 8,1 -0,6 mm ; Masse cuivre : 134,7 kg/km ; Poids câble ≈ : 153 kg/km ; Résistance ohmique à 20°C max. : 1,91 Ω/km
réf. : L39151237 ; Section nominale : 16,00 mm² ; Ø âme env. : 7,2 -0,8 mm ; Ø ext. : 9,6 -0,6 mm ; Masse cuivre : 200,8 kg/km ; Poids câble ≈ : 224 kg/km ; Résistance ohmique max. : 1,21 Ω/km
réf. : L39151247 ; Section nominale : 25,00 mm² ; Ø âme env. : 8,7 -0,8 mm ; Ø ext. : 11,3 -0,6 mm ; Masse cuivre : 311,1 kg/km ; Poids câble ≈ : 327 kg/km ; Résistance ohmique max. : 0,78 Ω/km
réf. : L39151257 ; Section nominale : 35,00 mm² ; Ø âme env. : 10,4 -1,0 mm ; Ø ext. : 13,2 -0,6 mm ; Masse cuivre : 420,6 kg/km ; Poids câble ≈ : 451 kg/km ; Résistance ohmique max. : 0,554 Ω/km
réf. : L39151267 ; Section nominale : 50,00 mm² ; Ø âme env. : 12,2 -1,2 mm ; Ø ext. : 15,2 -0,6 mm ; Masse cuivre : 581,8 kg/km ; Poids câble ≈ : 635 kg/km ; Résistance ohmique max. : 0,386 Ω/km
réf. : L39151277 ; Section nominale : 70,00 mm² ; Ø âme env. : 14,4 -1,4 mm ; Ø ext. : 17,4 -0,8 mm ; Masse cuivre : 794,6 kg/km ; Poids câble ≈ : 847 kg/km ; Résistance ohmique max. : 0,227 Ω/km
réf. : L39151287 ; Section nominale : 95,00 mm² ; Ø âme env. : 16,7 -1,4 mm ; Ø ext. : 19,9 -0,8 mm ; Masse cuivre : 1095,9 kg/km ; Poids câble ≈ : 1137 kg/km ; Résistance ohmique max. : 0,206 Ω/km

Caractéristiques / spécifications techniques

• Type produit : FHLR2GCB2G
• Dénomination commerciale : HV 1500 - SCS
• Conducteur : cuivre nu en brins, fils extra fins, CU ETP-1 (Ø fil max. 0,21 mm)
• Isolation / Gaine : caoutchouc silicone
• Écran : tresse cuivre étamé + feuille aluminisée (face métallique à l'intérieur), couverture optique ≥ 85%
• Couleur gaine : orange (RAL 2003)
• Tension d'utilisation : 1000 V AC / 1500 V DC
• Tensions d'essai : essai d'étincelle 8000 V ; âme/écran 10000 V
• Plage de température : -40 °C à +180 °C
• Rayon de courbure mini : pose fixe 3 × d ; application flexible 5 × d
• Normes / feu / vieillissement : ISO 19642, DIN EN 13602, DIN EN 50525, DIN EN 50363, DIN EN 60811
• Sans halogènes et conforme RoHS ; absence de substances nocives déclarée
• PFAS‑free
• Disponible en plusieurs sections nominales (10 mm² à 95 mm²) avec dimensions et données électriques détaillées
