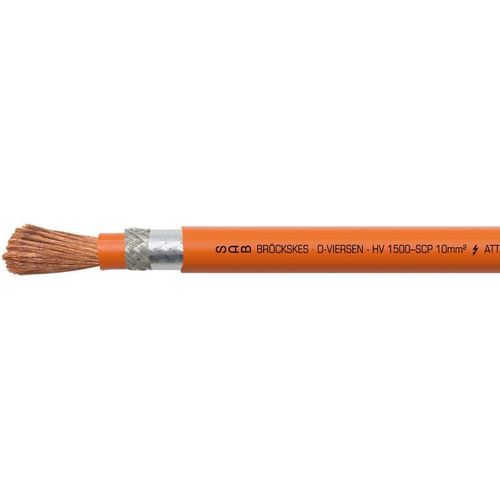

Câble électrique d'alimentation HV 1500 - SCPrésistant aux intempériesavec écran en cuivrerésistant à l'huile
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- d'alimentation
- Protection
- résistant aux intempéries, avec écran en cuivre, résistant à l'huile, auto-extinguible, résistant aux UV, à retardateur de flamme
- Âme
- en cuivre, en cuivre étamé
- Applications
- pour applications haute tension, pour véhicule électrique, pour l'industrie automobile
- Nombre de conducteur
- monoconducteur, mono-conducteur
- Matière de l'isolant
- à isolation en silicone, à isolation en TPE
- Couleur de l'isolant
- orange
- Tension nominale
Max: 1 500 V
Min: 1 000 V
- Température
Max: 125 °C
(257 °F)Min: -50 °C
(-58 °F)- Section câble
Max: 95 mm²
(0,15 in²)Min: 10 mm²
(0,02 in²)
Description
Application
Câble haute tension avec isolation en silicone, conçu pour véhicules électriques et hybrides : utilisé sur le train de traction, les batteries, les onduleurs et l'électronique de puissance.
Exemple de marquage
Exemple : SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCP 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC
Caractéristiques principales
Certifications / Normes (construction, matériaux et essais)
Construction
Conducteur : brins de cuivre nu, fils extra-fins, CU ETP-1 selon EN 13602, Ø fil individuel max. 0,21 mm
Isolation : caoutchouc de silicone
Pantaille : tresse de cuivre étamé ; couverture optique ≥ 85 % ; feuille aluminisée, côté métallique à l'intérieur
Matière de la gaine : TPE-U
Couleur de la gaine : orange (RAL 2003)
Données techniques
Base dimensionnelle : ISO 19642-5
Tension d'utilisation : 1000 V AC / 1500 V DC
Tensions d'essai : essai d'étincelle 8000 V ; conducteur/pantaille 10000 V
Rayon de courbure mini : pose fixe : 3 x d ; application flexible : 5 x d
Plage de température : -50°C à +90°C (continu) ; utilisation limitée jusqu'à +125°C (2000 h)
Sans halogènes : selon IEC 60754-1 + VDE 0482-754-1
Comportement au feu : retardateur de flamme et autoextinguible selon IEC 60332-1-2 + VDE 0482-332-1-2
Résistance aux huiles : très bonne (TMPU selon EN 50363-10-2 + VDE 0207-363-10-2)
Résistance UV et intempéries : selon HD 605
Résistance à l'ozone : selon DIN EN 50396
Absence de substances nocives : conforme à la directive RoHS de l'Union européenne
HV 1500 - SCP (Dimensions selon ISO 19642)
n° art. ; Section nominale ; Ø approximatif de l'âme ; Ø extérieur ; Masse cuivre ; Poids câble ≈ (âme) ; Poids câble ≈ (avec écran) ; Résistance ohmique à 20°C max.
L39151327; 10,00 mm²; 6,0 -0,7 mm; 8,1 -0,6 mm; 134,7 kg/km; 153 kg/km; 1,91 Ω/km
L39151337; 16,00 mm²; 7,2 -0,8 mm; 9,6 -0,6 mm; 200,8 kg/km; 224 kg/km; 1,21 Ω/km
L39151347; 25,00 mm²; 8,7 -0,8 mm; 11,3 -0,6 mm; 311,1 kg/km; 327 kg/km; 0,78 Ω/km
L39151357; 35,00 mm²; 10,4 -1,0 mm; 13,2 -0,6 mm; 420,6 kg/km; 451 kg/km; 0,554 Ω/km
L39151367; 50,00 mm²; 12,2 -1,2 mm; 15,2 -0,6 mm; 581,8 kg/km; 635 kg/km; 0,386 Ω/km
L39151377; 70,00 mm²; 14,4 -1,4 mm; 17,4 -0,8 mm; 794,6 kg/km; 847 kg/km; 0,227 Ω/km
L39151387; 95,00 mm²; 16,7 -1,4 mm; 19,9 -0,8 mm; 1095,9 kg/km; 1137 kg/km; 0,206 Ω/km
Caractéristiques / spécifications techniques
Câble haute tension avec isolation en silicone, conçu pour véhicules électriques et hybrides : utilisé sur le train de traction, les batteries, les onduleurs et l'électronique de puissance.
Exemple de marquage
Exemple : SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCP 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC
Caractéristiques principales
- résistance mécanique très élevée
- bonnes caractéristiques EMC
- très flexible
- résistant aux intempéries
- sans halogènes
- plage d'utilisation de -50°C à +125°C (usage limité)
- sans PFAS
Certifications / Normes (construction, matériaux et essais)
- DIN EN 13602
- ISO 19642
- DIN EN 50525
- DIN EN 50363
- DIN EN 50620
- DIN EN 60811
Construction
Conducteur : brins de cuivre nu, fils extra-fins, CU ETP-1 selon EN 13602, Ø fil individuel max. 0,21 mm
Isolation : caoutchouc de silicone
Pantaille : tresse de cuivre étamé ; couverture optique ≥ 85 % ; feuille aluminisée, côté métallique à l'intérieur
Matière de la gaine : TPE-U
Couleur de la gaine : orange (RAL 2003)
Données techniques
Base dimensionnelle : ISO 19642-5
Tension d'utilisation : 1000 V AC / 1500 V DC
Tensions d'essai : essai d'étincelle 8000 V ; conducteur/pantaille 10000 V
Rayon de courbure mini : pose fixe : 3 x d ; application flexible : 5 x d
Plage de température : -50°C à +90°C (continu) ; utilisation limitée jusqu'à +125°C (2000 h)
Sans halogènes : selon IEC 60754-1 + VDE 0482-754-1
Comportement au feu : retardateur de flamme et autoextinguible selon IEC 60332-1-2 + VDE 0482-332-1-2
Résistance aux huiles : très bonne (TMPU selon EN 50363-10-2 + VDE 0207-363-10-2)
Résistance UV et intempéries : selon HD 605
Résistance à l'ozone : selon DIN EN 50396
Absence de substances nocives : conforme à la directive RoHS de l'Union européenne
HV 1500 - SCP (Dimensions selon ISO 19642)
n° art. ; Section nominale ; Ø approximatif de l'âme ; Ø extérieur ; Masse cuivre ; Poids câble ≈ (âme) ; Poids câble ≈ (avec écran) ; Résistance ohmique à 20°C max.
L39151327; 10,00 mm²; 6,0 -0,7 mm; 8,1 -0,6 mm; 134,7 kg/km; 153 kg/km; 1,91 Ω/km
L39151337; 16,00 mm²; 7,2 -0,8 mm; 9,6 -0,6 mm; 200,8 kg/km; 224 kg/km; 1,21 Ω/km
L39151347; 25,00 mm²; 8,7 -0,8 mm; 11,3 -0,6 mm; 311,1 kg/km; 327 kg/km; 0,78 Ω/km
L39151357; 35,00 mm²; 10,4 -1,0 mm; 13,2 -0,6 mm; 420,6 kg/km; 451 kg/km; 0,554 Ω/km
L39151367; 50,00 mm²; 12,2 -1,2 mm; 15,2 -0,6 mm; 581,8 kg/km; 635 kg/km; 0,386 Ω/km
L39151377; 70,00 mm²; 14,4 -1,4 mm; 17,4 -0,8 mm; 794,6 kg/km; 847 kg/km; 0,227 Ω/km
L39151387; 95,00 mm²; 16,7 -1,4 mm; 19,9 -0,8 mm; 1095,9 kg/km; 1137 kg/km; 0,206 Ω/km
Caractéristiques / spécifications techniques
- Modèle : HV 1500 - SCP
- Marque : SAB BRÖCKSKES
- Isolation : caoutchouc de silicone
- Gaine : TPE-U, orange (RAL 2003)
- Écran global : tresse en cuivre étamé + film aluminisé (métal à l'intérieur), couverture optique ≥ 85 %
- Tension nominale : 1000 V AC / 1500 V DC
- Tensions d'essai : essai d'étincelle 8000 V ; conducteur/écran 10000 V
- Plage de température : -50 °C à +90 °C (continu), jusqu'à +125 °C durée limitée (2000 h)
- Rayon de courbure : fixe 3 x d, flexible 5 x d
- Sans halogènes, retardateur de flamme, autoextinguible selon normes
- Très bonne résistance aux huiles, UV, intempéries et ozone
- Matériau du conducteur : brins de cuivre extra-fins CU ETP-1
