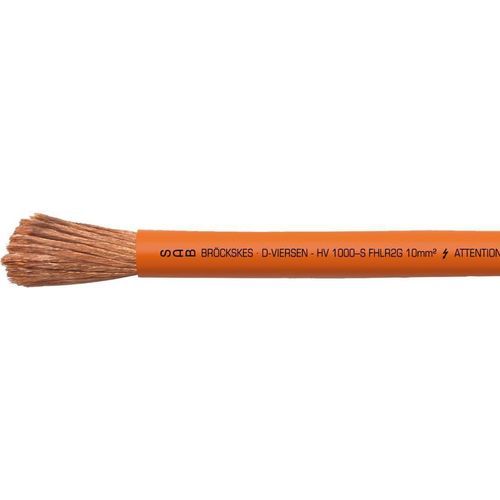

Câble électrique d'alimentation HV 1000 - S

haute températurerésistant aux produits chimiquesen cuivre

Application
Câble haute tension avec isolation en silicone, spécialement conçu pour véhicules électriques et hybrides. Utilisé sur le groupe motopropulseur, les batteries, les onduleurs et l'électronique de puissance.

Caractéristiques principales

• très flexible
• résistance mécanique extrêmement élevée
• haute protection contre les influences environnementales
• sans halogènes
• Plage d'utilisation : -40°C à +180°C
• sans PFAS

Informations complémentaires
Certifications

• DIN EN 13602
• LV 216-2
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

Variantes
Sur demande disponible également en version blindée : HV 1000 – SCS FHLR2GCB2G.

Construction
Conducteur : brins cuivre nus, fils extra fins, CU ETP-1 selon EN 13602, ø fil individuel max. 0,21 mm
Isolation : élastomère de silicone
Couleur de la gaine : orange (RAL 2003)

Données techniques
Type : FHRLR2G
Base normative dimensions : LV 112-1 + LV 216-2
Tension de service : 600 V AC / 1000 V DC
Tension d'essai : spark test 8000 V
Rayon de courbure mini : pose fixe : 2 x d ; pose flexible : 4 x d
Plage de température : -40/+180 °C
Sans halogènes : selon IEC 60754-1 + VDE 0482-754-1
Comportement au feu : selon ISO 19642
Essai de variation climatique : selon ISO 19642
Résistance à l'ozone : selon ISO 19642
Résistance aux milieux : selon ISO 19642
Flexibilité : très bonne
Absence de substances nocives : conforme à la directive RoHS de l'Union européenne

Dimensions (HV 1000 - S — LV 112-1 + LV 216-2)
n° art. | Section nominale | Ø extérieur | Masse cuivre | Masse câble ≈ | Résistance ohmique à 20°C max.
L39162127 | 10,00 mm² | 6,0 -0,6 mm | 96,0 kg/km | 106 kg/km | 1,91 Ω/km
L39162137 | 16,00 mm² | 7,2 -0,6 mm | 153,6 kg/km | 163 kg/km | 1,21 Ω/km
L37162147 | 25,00 mm² | 8,8 -0,6 mm | 240,0 kg/km | 244 kg/km | 0,78 Ω/km
L39162157 | 35,00 mm² | 10,5 -0,7 mm | 336,0 kg/km | 349 kg/km | 0,554 Ω/km
L39162167 | 50,00 mm² | 12,2 -0,7 mm | 480,0 kg/km | 497 kg/km | 0,386 Ω/km
L39162177 | 70,00 mm² | 14,4 -1,4 mm | 672,0 kg/km | 719 kg/km | 0,227 Ω/km
L39162187 | 95,00 mm² | 17,2 -1,4 mm | 912,0 kg/km | 1935 kg/km | 0,206 Ω/km
L39162197 | 120,00 mm² | 19,7 -1,8 mm | 1152,0 kg/km | 1183 kg/km | 0,161 Ω/km

Caractéristiques / spécifications techniques

• Conducteur : brins cuivre nus, fils extra fins, CU ETP-1 selon EN 13602, ø fil individuel max. 0,21 mm
• Isolation : élastomère de silicone
• Couleur de la gaine : orange (RAL 2003)
• Type : FHRLR2G
• Tension de service : 600 V AC / 1000 V DC
• Tension d'essai : spark test 8000 V
• Plage de température : -40/+180 °C
• Rayon de courbure mini : pose fixe 2 x d, pose flexible 4 x d
• Sans halogènes : selon IEC 60754-1 + VDE 0482-754-1
• Comportement au feu / essais : selon ISO 19642
• Flexibilité : très bonne
• Absence de substances nocives : conforme à la directive RoHS
