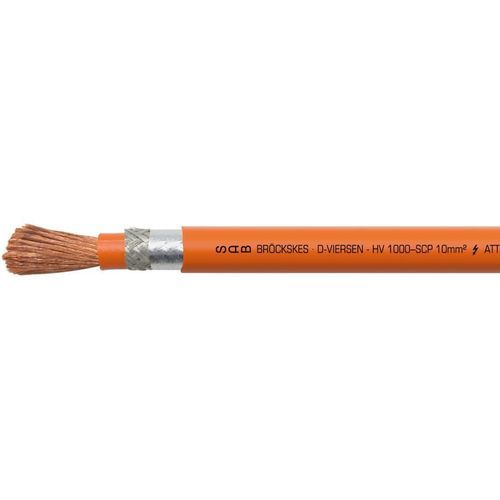

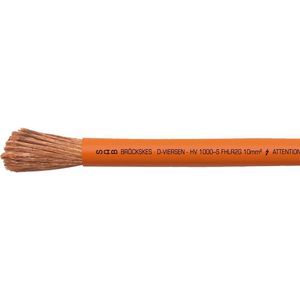

Câble électrique d'alimentation HV 1000 - SCP

résistant à l'huileà retardateur de flammeavec écran en cuivre

Application
Câble haute tension avec isolation en silicone, spécialement conçu pour véhicules électriques et hybrides. Utilisation dans le groupe motopropulseur, les batteries, les onduleurs et l'électronique de puissance.

Avantages

• résistance mécanique extrêmement élevée
• bonnes caractéristiques CEM
• très flexible
• résistant aux intempéries
• sans halogènes
• plage d'utilisation de -50°C à +125°C
• sans PFAS

Informations supplémentaires - Certifications

• DIN EN 13602
• LV 216-2
• DIN EN 50525
• DIN EN 50363
• DIN EN 50620
• DIN EN 60811

Construction
Conducteur : brins de cuivre nus, fils extra-fins, CU ETP-1 selon EN 13602, diamètre maximal de fil individuel 0,21 mm
Isolation : caoutchouc silicone
Écran : tresse de cuivre étamé ; couverture optique ≥ 85 % ; film aluminisé avec face métallique vers l'intérieur
Manteau : TPE-U
Couleur du manteau : orange (RAL 2003)

Données techniques
Base dimensionnelle : LV 216-2
Tension d'utilisation : 600 V AC / 1000 V DC
Tension d'essai : test d'étincelle 8000 V ; conducteur/écran 5000 V
Rayon de courbure min. : pose fixe : 3 x d ; application flexible : 5 x d
Plage de température : -50/+90 °C ; temps d'utilisation limité : +125 °C (2000 h)
Sans halogènes : selon IEC 60754-1 + VDE 0482-754-1
Comportement au feu : retardateur et auto-extinguible selon IEC 60332-1-2 + VDE 0482-332-1-2
Résistance aux huiles : très bonne (TMPU selon EN 50363-10-2 + VDE 0207-363-10-2)
Résistance UV et aux intempéries : selon HD 605 et DIN EN 50396
Absence de substances nocives : selon la directive RoHS de l'Union européenne

Dimensions (sélection)
En-têtes : n° article | Section nominale | Ø conducteur approx. | Ø extérieur | Masse cuivre | Poids câble ≈ | Résistance ohmique à 20°C max.
L39162327 | 10,00 mm² | 6,0 -0,6 mm | 8,8 -0,6 mm | 134,8 kg/km | 164 kg/km | 1,91 Ω/km
L39162337 | 16,00 mm² | 7,2 -0,6 mm | 10,2 -0,6 mm | 201,0 kg/km | 235 kg/km | 1,21 Ω/km
L39162347 | 25,00 mm² | 8,8 -0,6 mm | 12,2 -0,6 mm | 321,6 kg/km | 354 kg/km | 0,78 Ω/km
L39162357 | 35,00 mm² | 10,5 -0,7 mm | 14,4 -0,6 mm | 433,5 kg/km | 488 kg/km | 0,554 Ω/km
L39162367 | 50,00 mm² | 12,2 -0,7 mm | 15,8 -0,6 mm | 581,2 kg/km | 623 kg/km | 0,386 Ω/km
L39162377 | 70,00 mm² | 14,4 -1,4 mm | 18,2 -0,8 mm | 794,6 kg/km | 866 kg/km | 0,227 Ω/km
L39162387 | 95,00 mm² | 17,2 -1,4 mm | 20,9 -0,8 mm | 1097,0 kg/km | 1167 kg/km | 0,206 Ω/km
L39162397 | 120,00 mm² | 19,7 -1,8 mm | 23,5 -1,0 mm | 1354,0 kg/km | 1440 kg/km | 0,161 Ω/km
Autres dimensions et couleurs possibles sur demande.

Caractéristiques / spécifications techniques

• Modèle : HV 1000 - SCP
• Marque : SAB BRÖCKSKES
• Conducteur : brins de cuivre nus extra-fins (CU ETP-1)
• Isolation : caoutchouc silicone
• Manteau : TPE-U, orange (RAL 2003)
• Écran global : tresse de cuivre étamé + film aluminisé
• Tension de service : 600 V AC / 1000 V DC
• Essais : test d'étincelle 8000 V ; conducteur/écran 5000 V
• Plage de température : -50 °C à +90 °C (continu), jusqu'à +125 °C temps limité (2000 h)
• Rayon de courbure min. : 3 x d (fixe) ; 5 x d (flexible)
• Normes : LV 216-2, DIN EN 13602, DIN EN 50525, DIN EN 50363, DIN EN 50620, DIN EN 60811
• Sans halogènes et sans PFAS ; retardateur et auto-extinguible ; très bonne résistance à l'huile, aux UV et aux intempéries
