Câble électrique d'alimentation HV 1500 - S

en cuivrepour l'industrie automobilepour véhicule électrique

Application

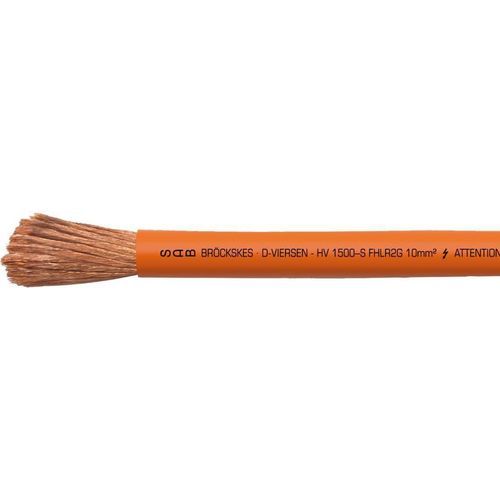

Câble haute tension avec isolation en silicone, spécialement conçu pour les véhicules électriques et hybrides. Utilisé dans la chaîne de traction, les batteries, les onduleurs et l'électronique de puissance.

Principaux atouts

• très flexible
• résistance mécanique extrêmement élevée
• forte protection contre les influences environnementales
• sans halogènes
• plage d'utilisation de -40 °C à +180 °C
• sans PFAS

Informations complémentaires
Certifications — construction, matériaux et essais avec référence aux normes suivantes :

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

Construction
Conducteur : brins de cuivre nus, fils extrafins, CU ETP-1 selon EN 13602, diamètre maximal du fil 0,21 mm
Isolation : caoutchouc silicone
Couleur de la gaine : orange (RAL 2003)

Données techniques
Type : FHLR2G
Base normative dimensions : ISO 19642-5
Tension de service : 1000 V AC / 1500 V DC
Tension d'essai : essai d'étincelle 8000 V
Rayon de courbure min. : pose fixe : 2 × d ; application flexible : 4 × d
Plage de température : -40 / +180 °C
Sans halogènes : selon IEC 60754-1 + VDE 0482-754-1
Comportement au feu : selon ISO 19642
Essai de climat variable : selon ISO 19642
Résistance à l'ozone : selon ISO 19642
Résistance aux milieux : selon ISO 19642
Flexibilité : très bonne
Absence de substances nocives : conforme à la directive RoHS de l'Union européenne

HV 1500 - SCP (dimensions selon ISO 19642)
n° article ; Section nominale ; Ø extérieur ; Poids cuivre ; Poids câble ≈ ; Résistance ohmique à 20 °C max.
L39151327 ; 10,00 mm² ; 6,0 -0,7 mm ; 96,0 kg/km ; 106 kg/km ; 1,91 Ω/km
L39151337 ; 16,00 mm² ; 7,2 -0,8 mm ; 153,6 kg/km ; 163 kg/km ; 1,21 Ω/km
L39151347 ; 25,00 mm² ; 8,7 -0,8 mm ; 240,0 kg/km ; 244 kg/km ; 0,78 Ω/km
L39151357 ; 35,00 mm² ; 10,4 -1,0 mm ; 336,0 kg/km ; 349 kg/km ; 0,554 Ω/km
L39151367 ; 50,00 mm² ; 12,2 -1,2 mm ; 480,0 kg/km ; 497 kg/km ; 0,386 Ω/km
L39151377 ; 70,00 mm² ; 14,4 -1,4 mm ; 672,0 kg/km ; 719 kg/km ; 0,227 Ω/km
L39151387 ; 95,00 mm² ; 16,7 -1,4 mm ; 912,0 kg/km ; 1935 kg/km ; 0,206 Ω/km

Caractéristiques / spécifications techniques

• Type : FHLR2G
• Modèle : HV 1500 - S
• Matériau d'isolation : caoutchouc silicone
• Couleur de la gaine : orange (RAL 2003)
• Tension de service : 1000 V AC / 1500 V DC
• Tension d'essai : essai d'étincelle 8000 V
• Plage de température : -40 °C à +180 °C
• Rayon de courbure mini : fixe 2×d ; flexible 4×d
• Sans halogènes (IEC 60754-1)
• Sans PFAS
• Absence de substances nocives : conforme RoHS
