Câble électrique de données HV

LEMOblindérond

Application / Description
Câble de mesure HV pour accéléromètres IEPE, utilisable avec des modules de mesure HV (par ex. CSM HV IEPE3 FL100). Conçu pour le raccordement de capteurs triaxiaux et les environnements haute tension.

Avantages produit

• Sécurité contre le contact pour exploitation en haute tension — voir documentation/illustration

Informations complémentaires
Émission d'un certificat d'essai HV faisant référence au numéro de lot pour assurer une traçabilité complète. Optionnel : contrôle et réparation de capteurs déjà installés sur demande.

Données du câble

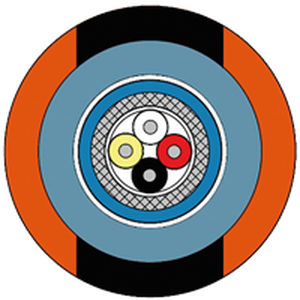

Câble de connexion : câble capteur HV IEPE
Isolation des conducteurs : PFA – rouge, blanc, noir, jaune
Gaine de faisceau : PFA – bleu (RAL 5015)
Gaine intérieure : PUR – bleu (RAL 5024)
Gaine extérieure : PUR
Couleur de la gaine : orange avec raies longitudinales noires
Torsion/pose : pose optimale en couches
Diamètre extérieur : env. 4,3 mm
Tenue en tension : 1000 V AC à travers la deuxième gaine intérieure
Plage de température (statique) : -50°C à +150°C
Plage de température (dynamique) : -40°C à +150°C

Côté connexion capteur
Connecteur : prise femelle 4 broches ¼‑28 UNF pour connexion à des accéléromètres IEPE triaxiaux (également disponible : 4 broches 8‑36 UNF et 4 broches M4,5).
Blindage : sortie groupée, isolée par manchon thermorétractable
Plage de température canal de faisceau : -55°C à +250°C

Connecteurs
Connecteur Lemo/Redel : avec manchon anti-flexion orange et capuchon de protection noir, 8 broches, Code C. Tenue diélectrique 1000 V AC – IP67 en état connecté.

Essais
Essais de câble : conducteur/conducteur – 600 V AC – 1 min – selon IEC 60584-1 via la deuxième gaine intérieure en bain d'eau ; 5000 V AC – 5 min – conformément à EN 50264-2-1.
Essai produit : contrôle unitaire sur le connecteur assemblé conformément à la norme appareils de mesure IEC 61010-1 et aux spécifications VDE dans un bac d'essai interne (installation d'essai approuvée par VDE). Vérification de la sécurité de contact vers l'extérieur – 3000 V AC / 1 min.

Exemples de configuration
Réf. | Long. câble de connexion | Long. canal 1 | Long. terre | Connecteur
T642-062-666 | 3000 mm | 100 mm | 200 mm | 4‑broches ¼‑28 UNF
T642-062-794 | 6000 mm | 100 mm | 200 mm | 4‑broches ¼‑28 UNF
T642-062-635 | 3000 mm | 100 mm | 200 mm | 4‑broches 8‑36 UNF
Longueurs totales et de canal réalisables sur demande.

Caractéristiques techniques

• Câble de connexion : câble capteur HV IEPE
• Isolation des conducteurs : PFA (rouge, blanc, noir, jaune)
• Gaine faisceau / intérieure / extérieure : PFA (faisceau), PUR (intérieure et extérieure)
• Diamètre extérieur : env. 4,3 mm
• Tenue en tension : 1000 V AC (à travers la deuxième gaine intérieure) ; essais câbles jusqu'à 5000 V AC selon EN 50264-2-1
• Température : statique -50°C à +150°C ; dynamique -40°C à +150°C ; canal de faisceau -55°C à +250°C
• Connecteurs : 4‑broches ¼‑28 UNF (également 8‑36 UNF, M4,5), Lemo/Redel 8 broches Code C (1000 V AC, IP67 connecté)
• Blindage : sortie groupée, isolé par manchon thermorétractable
• Essais : IEC 60584-1 (essai câble), EN 50264-2-1, IEC 61010-1, essai de sécurité de contact 3000 V AC / 1 min
• Traçabilité : marquage numéro d'article et numéro de lot
