Câble électrique de données

LEMOisoléIP67

Application
Mesure de température HV sécurisée dans les environnements haute tension.

Caractéristiques principales

• Protection contre le contact au niveau des canaux individuels
• Construction mécaniquement robuste

Informations supplémentaires
Émission d'un certificat d'essai HV avec référence à la numéro de lot pour une traçabilité optimale. En option : test et réparation de capteurs déjà utilisés sur demande. Identification SAB : numéro d'article, numéro de lot.

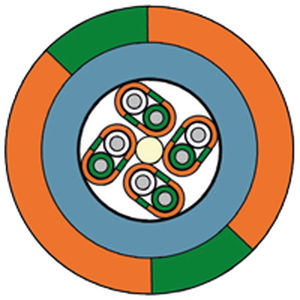

Données câble
Câble de connexion : câble thermo HV type K
Isolation : FEP – vert et blanc
Gaine paire : FEP – orange avec rayures verticales vertes
Gaine intérieure : FEP – bleu selon RAL 5024
Gaine extérieure : PUR
Couleur de la gaine : orange avec rayures verticales vertes
Torsadage : construction en paires (optimisé EMC)
Diamètre extérieur : env. 6,1 mm
Rigidité diélectrique : 1000 V AC par canal
Plage de température : pose fixe : -50°C / +150°C ; application flexible : -40°C / +150°C

Capteur
Thermocouple : 4 x type K
Classe de précision : classe 1
Point de mesure : nu ou électriquement isolé (1000 V)
Plage de température canal : -40°C / +180°C
Temps de réponse : sur demande

Connecteur
Connecteur mâle Lemo Redel avec fourreau de protection anti-plis orange et capuchon de protection noir, 8 broches, codage B. 1000 V AC résistants aux tensions – IP67 en état connecté.

Tests
Test câble : par canal dans un bain d'eau – 5000 V AC – 5 min – conformément à EN 50264-2-1
Test capteur : contrôle de série du connecteur préparé conformément à la norme 61010-1 pour appareils de mesure ainsi qu'aux indications VDE internes dans un bain à bille. Vérification de la protection contre le contact vers l'extérieur – 3000 V / 1 min AC.

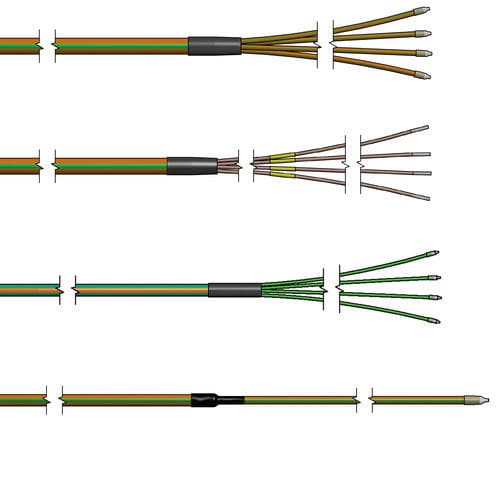

Exemples de configuration
Réf. : T141-056-330 — Longueur câble de connexion : 2400 mm — Longueur canal 1 : 400 mm — Longueur canal 2 : 400 mm — Longueur canal 3 : 400 mm — Longueur canal 4 : 400 mm — Pointe de mesure : isolée
Réf. : T141-051-650 — Longueur câble de connexion : 2400 mm — Longueur canal 1 : 400 mm — Longueur canal 2 : 400 mm — Longueur canal 3 : 400 mm — Longueur canal 4 : 400 mm — Pointe de mesure : nue
Réf. : T141-061-124 — Longueur câble de connexion : 3000 mm — Longueur canal 1 : 500 mm — Longueur canal 2 : 500 mm — Longueur canal 3 : 500 mm — Longueur canal 4 : 500 mm — Pointe de mesure : isolée

Téléchargements
Fiche technique pour thermocouple HV 4 canaux avec thermocanaux isolés FEP (PDF).

Caractéristiques techniques

• Produit : Thermocouple HV 4 canaux Type K avec thermocanaux isolés FEP
• Type de thermocouple : 4 × K
• Précision capteur : classe 1
• Point de mesure : nu ou électriquement isolé (1000 V)
• Plage température par canal : -40°C … +180°C
• Plage température câble : pose fixe -50°C … +150°C ; flexible -40°C … +150°C
• Matériaux d'isolation : FEP (couches multiples) et gaine extérieure PUR
• Rigidité diélectrique par canal : 1000 V AC (câble capteur), essai câble jusqu'à 5000 V AC pendant 5 min (EN 50264-2-1)
• Connecteur : Lemo Redel mâle, 8 broches codage B, 1000 V AC résistants aux tensions, IP67 en connecté
• Torsadage : construction en paires pour l'EMC
• Diamètre extérieur (par canal) : env. 6,1 mm
• Traçabilité : certificat d'essai HV émis avec numéro de lot
